优势 1： 源于日本技术设计理念
郭炎，技术总工，日本企业 12 年工作经历，非标机械设计专家，对产
品质量严谨、细致。
优势 2： 我们来自现场，更了解现场，做事更务实，产品更实用
参与筹建了 40 多个项目部钢筋加工场，熟知工地现场工人使用习惯和
要求。
优势 3： 我们对中国国情和行业特征理解透彻
10 年本行业经历，早在 2002 年就涉足本行业，是国内推广数控钢筋加
工技术的一批人，2007 年参与制定了本行业一个标准《工厂化加工
成型钢筋》。

 预先将主筋下料、对焊或套筒连接成图纸所需长度，然后吊放于主筋储料架上，以备用
 主筋储料架，适合储存2M——12米的钢筋；整体采用Ｈ型钢焊接组装而成；并采用分断
式结构，间隔2米/个；便于拆装和运输
 盘筋上料
 将盘筋吊于放线架上，载重2T，高1.7M；立柱内径可定制成伸缩型
山东交建桥梁设备有限公司

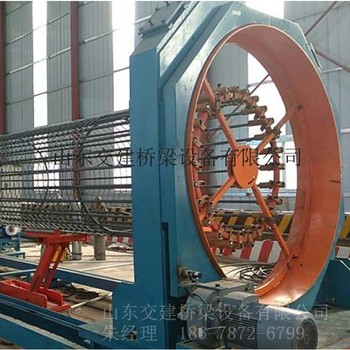

主筋穿丝并夹紧
 盘筋穿丝并缠绕固定
山东交建桥梁设备有限公司

 将盘筋穿过矫直机构至与主筋交叉焊接固定

山东交建桥梁设备有限公司

 起始焊接：在钢筋笼的头部， 将盘筋并排连续
绕几圈；然后与主筋焊接牢固

终止焊接：在钢筋笼的尾部，两盘继续旋转，暂停焊接，将盘筋并排绕几圈；
然后将盘筋端头焊接在主筋上固定，完成焊接

 钢筋笼与旋转盘分离
 切断绕筋；移动盘前移，钢筋笼与固定盘分离；松开主筋与移动盘模板导管的螺栓；移
动盘前移，钢筋笼与移动盘分离
 配套电动扳手，轻便快捷，提高工效
山东交建桥梁设备有限公司
卸笼、降下液压支撑
 卸笼，行吊或人推滚下
 在整个焊接过程中，为防止钢筋笼因自重而变形，需配置3个液压支撑装置
 专门设计的液压站，采用国内通用的液压元件，持久耐用、具有高互换性
移动盘复位、准备下一个循环
 卸笼后，将移动盘复位，准备生产下一个笼子
 电控系统采用进口 PLC 和触摸屏，均为世界品牌，进一步保证了设备性能
稳定可靠和持久耐用
 调整焊接速度、任意改变绕筋间距和绕筋根数等操作，只需在触摸屏上进行设
定，无需停机调整机械，操作简单易学
 具有数据存储功能；可进行用户权限设置，密码进入，专人操作
 本机控制系统，在国内已有 5 年多的实践应用，成熟稳定；也是公司比对其他
同业的主要优势之一
山东交建桥梁设备有限公司

 加内箍筋
 内加强筋弯弧机,专门配套，稳定耐用
 预先内箍筋弯曲成型；钢筋直径 16-28mm，箍筋直径 300-2500mm
 待钢筋笼卸下后，由人工将内箍筋点焊在钢筋笼内部，起到加强支撑、防变形
作用
成品
 机械制作的钢筋笼成品，外观标准统一，间距均匀，缠绕紧密，同心度高，极
易通过业主和监理的检查
