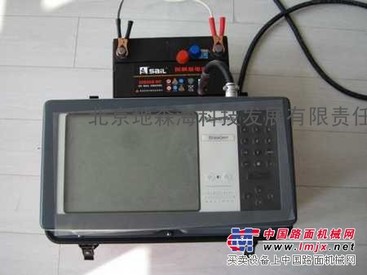

EH-4电法仪(连续电导率剖面仪)

    EH-4是美国的Geometrics公司和EMI公司联合研制的双源型电磁/地震系统。仪器设计精巧、坚实，特别适合地面2D、3D连续张量式电导率测量，在技术上率先突破传统单点测量壁垒，走向电磁测量拟地震化、联合2D、3D连续观测和资料解释。

     EH4通过发射和接收地面电磁磨来达到电阻率或电导率的测探。连续的测深点阵组成地下二维电阻率剖面，甚至三维立体电阻率成像。因此问题的关键是地面电磁波与地下电阻率究竟是什么关系？EH4是怎样实现这种地面测量的？

      阻抗测量的质量既依赖于高信噪比，又依赖于入射磁场正交分量之间的低相关度。这一点由EH4的发射机及其天线设计来实现。由于使用了可控发射源，可以实现在数据处理时只采用高振幅讯号区段的数据（Robust平均），以便保证数据的可靠性。

     无论用哪一种方法求得阻抗，都可以把它们带入原阻抗方程，由磁场测量求出电场的期望值。电场的这个期望值和测量值之间的相关度是计算阻抗的“成功性”的一种度量。采用某个阻抗值的通用准则是，电场测量值和期望值相关度必须大于某一给定的标准，通常是0.8或更高。

     通过计算，可以把阻抗张量旋转到任意方向的坐标轴上。如果地质剖面是真正二维的，这种旋转能到达某个角度，使得Zxx和Zyy变为零，Zxy和Zyx成为主阻抗元素。然后，由计算这些主阻抗元素得到的视电阻率和相位以使Zxx和Zyy为小的角度画出曲线。一旦确定Zxy和Zyx之中的某个元素反映平行于走向的电场的阻抗，这个角度便能反映地质构造的走向。这种独特的关系和解析设计，使得EH4不同于一般的电探方法而具有识别实际二维构造的能力。

     这是因为EH4确实具备一些其它传统仪器所不具备的特点，总括起来大致有如下几点：

     1)自然源，可控源联合接收；

     2)的垂直磁偶极子发射方式，发射天线轻便灵活， 耗电量小，只用12V轻 便汽车电瓶供电；

     3)测量时间短，测量精度高，兼备调频接收，操作方便的优点，又具有时间域高分辩率的特点；

     4)联合X-Y电导率张量剖面解释，对判断二维构造特别有利；

     5)频率范围:0.1Hz－100kHz，勘探深度可达1000m；

     6)地震、电法联合测量和解释，是综合勘探理想的仪器；

     7)实时处理，实时显示，资料解释简捷，图象直观。

     仪器自96年进入我国以来，短短几个月里就在西北干旱地区找水初见成效，在陕西富平隐伏岩溶区找到700m深部裂隙水，紧跟着又在中蒙边境发现100m深地下水源。尤其是近，新疆“二水”与保定水文所合作，借助EH－4在罗布泊－－这个世界上缺水的地方找到深部多层地下水(见附页)；同时石油部物探局五处又利用EH－4在四川峨眉山中找出1200米深的地下热泉。突破寻找深部水资源障碍。

     EH4在煤田和金属矿区也同样发挥不同凡响的效果，如正确圈定银川茹萁沟煤层火烧区范围、发现隐伏金矿和银矿等等。

     性能指标

     Stratagem EH4 电导率成像系统

     工作原理： 自然的和人工的磁大地电流张量场

     频率范围： 10Hz-100KHz

     发射机： 代垂直天线线圈的TxIM2型发射机

     频率： 500Hz-70KHz

    冲量： 400Amp-m2

    天线尺寸： 2个4m2的垂直叉线圈

    电源： 12V, 60Ah电瓶

    电极： 4个BE-26型带缓冲器的有效高频偶极子以及4个SSE不锈钢电极，26m电缆。

    磁棒探头： 2个BF-IM磁感应棒（10Hz-100Hz），10m电缆。

    模拟终端： 1台AFE-EH4模拟讯号调节器，用它将一对电极和一对磁棒的数据传至采集单元。

    数据采集单元

    道数： 4道（2电，2磁）

    内置计算机： IBM兼容80486CPU 8MbRAM和软盘。

    硬盘： 1.2G或更大

    模数转换： 18位

    数字信号： 处理器：32位浮点

    带宽： DC-96KHz

    显示器： 液晶VGA

    打印机： 内置4”（11cm）打印机

    电源： 12V, 40Ah

    操作： 工作温度：0-50℃

    仪器箱体：便携、坚固、防水

    选件： 配置StrataViewTM

    地震仪做地震勘探：可配12、24或48道

    低频MT磁棒： 0.1-10KHz

    电极： 4个BE-50型带缓冲器的有效高频偶极子和50m电缆

    大功率天线： 频率范围：300-35KHz

    冲量： 6000Amp-m2

    天线尺寸：2个45m2垂直叉线圈

    主要特点

    岩土电导率分层



    地下水探测



    基岩埋深调查



    煤田高分辨率电探



    金属矿详查和普查



    环境调查



    咸、淡水分界面划分



    勘探深度1000米

是目前浅层油气、煤田、矿产、地下水、冻土层、山区工程、矿井工程勘探及AMT静校的电磁仪器。
