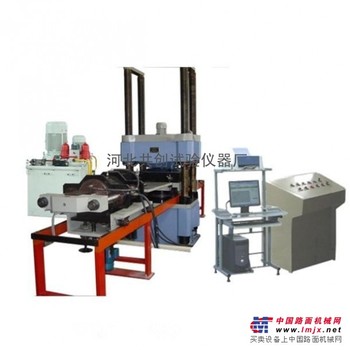

微机控制电液伺服橡胶支座压剪试验机详细介绍

　　本系列产品适用于检验公路桥梁板式橡胶支座、盆式橡胶支座成品的力学性能，是公路桥梁建设领域、桥梁橡胶座生产企业和公路建筑、桥梁建造质检机构理想的试验检测设备。



●产品造型美观、整体刚度高、主机结构稳定性好、操作便捷、安全可靠。

●全面符合《JT/T4-2004》、《JT391-1999》、《GB/T17988-2000》要求。

●采用多通道全数字电液伺服协调加载控制系统，橡胶压剪试样置于下压板小车上，由液压缸活塞推入压剪工位，置于底座内的工作活塞根据预先设定的负荷、加荷速率、保载时间自动进行控制加载；并按标准规定，水平电液伺服推力系统施加横向负荷，在活塞杆头部安装负荷传感器和位移传感器，实时控制加荷和试样位移的准确测量，剪力板高度由电机拖动可以方便的调节；下压板前端装备的伺服推力系统向上进行控制举推加载并完成转角的测量。

●该产品由主机框架、剪力机架、转角加载机构、可移动式下压板小车、前后导轨、三套伺服液压缸、伺服液压油源、电气控制系统、电气拖动系统和高精度位移/变形测量系统计算机系统及控制软件组成。

●主机采用四立柱结构，微机控制，完成连续平稳加载、保载、采集数据、储存、绘制曲线、自动打印试验报告，可进行桥梁橡胶支座的抗压弹性模量试验、抗剪弹性模量试验、抗剪粘接性能、抗剪老化、摩擦系数、转角试验、板限抗压强度试验、转角试验。

●内置板式橡胶支座抗压弹性模量试验和抗剪弹性模量试验自动化方案，两个试验可自动完成，自动打印报告。

●液压控制单元采用美国MOOG DDV系列阀组，性能稳定控制精确。

●配备大容量强制风冷液压源和品牌工业控制计算机，保证长时间大负荷工作无故障。



YAJ-5000微机控制电液伺服橡胶支座压剪试验机主要技术指标：



型号规格	YAJ-5000
有效测量范围(kN)	20-5000
量程(%)	垂直方向六档，水平剪切方向五档
示值相对误差允许值(%)	±1
压缩面间距(不包括活塞行程)(mm)	800
活塞行程(mm)	80
水平剪切力(kN)	1000
水平活塞行程(mm)	150
转角顶出力(kN)	300
转角活塞行程(mm)	150
竖向变形测量范围(mm)	0～150(分辨力为0.01mm)
径向变形测量范围(mm)	0～5(分辨力为0.001mm)
剪切横向变形测量范围(mm)	0～150(分辨力为0.01mm)
主机外形尺寸(mm)	4900×1200×2800
油源外形尺寸(mm)	1550×850×1200
控制柜外形尺寸(mm)	1000×500×1200
电源功率(kW)	12
重量(kg)	10000
