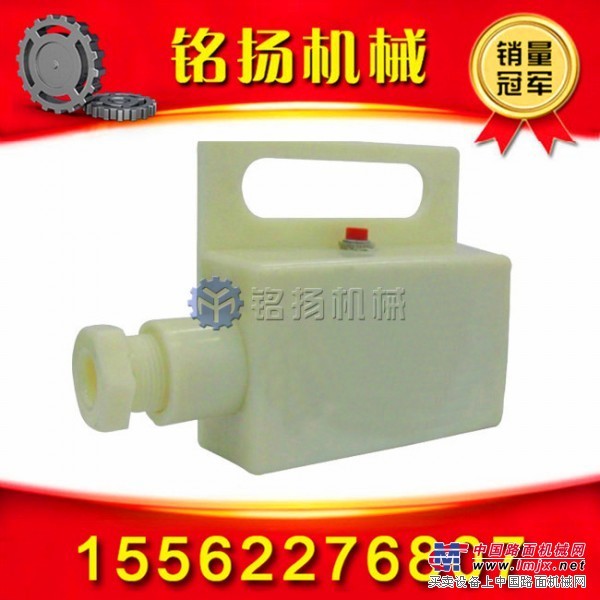

供应温度传感器GWD75(D) GWD-100

GWD100(A)温度传感器（以下简称传感器）是一种带LED显示的工业用温度测量仪器。传感器采用半导体温度传感元件，因此具有工作稳定、测量准确、功耗小、使用寿命长的优点。产品为矿用本质安全型，适用于工矿环境、电机、以及管道内或容器中流体温度的测量。

1、正常工作环境条件：

a、工作温度：-5℃～40℃ b、相对湿度：≤98%RH（+25℃） c、大气压力：80kPa～110kPa

d、机械环境：无显著震动和冲击的场合。 e、在有甲烷、煤尘爆炸性气体环境中使用。

二、主要功能与结构

1、功 能

传感器由配套设备提供电源，传感器实时测量温度值并输出相对应的模拟量信号。 传感器为4位LED显示，分辨率0.1℃

2、结 构

传感器外壳采用不锈钢材料加工而成，外形结构见

三、主要技术特征

1、防爆型式：矿用本质安全型，防爆标志：ExibI 2、工作电压：DC 9V～24V ，工作电流 ≤ 60mA

3、本安参数： Ui：DC 18V，Ii：80mA； Ci：0.9nF；Li：0mH 4、输出信号制式

a) 电流型： DC 1mA～5mA；4mA～20mA

b) 频率型： 200Hz～1000Hz（脉冲宽度≥0.3ms，脉冲幅度），高电平不小于3.0V、低电平不大于+0.5V

5、测量范围： 0～100 ℃ 6、基本误差

a、显示误差：≤1℃ b、输出误差：≤1℃

7、报警功能：传感器具有声光报警功能，在全量程范围内可任意设置上、下限报警点。 8、传输距离：传输距离为2000m（单芯截面积为1.5mm时）

电缆分布电容：≤0.06uF/km；分布电感：≤0.8mH/km；直流电阻12.8Ω/km

9、可以采用遥控调校。

四、工作原理

传感器通过专用航空插头连接温度传感头，由温度测量元件进行电信号转换，然后经A/D变换得到数字信号。再经过单片机处理分配给各个单元，终达到显示温度值、输出模拟量信号以及声光报警。

五、安装与调试

1、传感器可悬挂在能正常工作的任何地点

将底座焊接在管道上，把温度测量头装入探测管内，将压紧螺母拧紧到底座上。环境测量使用时，只需悬挂在被测环境中即可。

2、传感器接插件

传感器采用XS16(J4A、K4P)型航空接插件，电缆芯线与插头的焊接

3、传感器安装前.必须进行通电检查和性能试验。

4、通电试验：

首先检查一下接线是否正确。当传感器通电后，数码管各段依次点亮，自检完毕后，传感器依次显示如下内容（“X”表示该位数码管的数值）： SEN.1 XXX.X XX.Xu XX.X

5、检查和调整：

传感器通电30分钟后，即可使用本公司生产的FYF5遥控器进行检查调整。遥控器的“功能、增加、减小”键和本机 “FUN、▲、▼” 按键一样，“自动”键相当于“▲▼”同时按下。按“功能”键，选中要操作的功能，功能显示是循环的见 表3 表 3 传感器功能菜单说明

调整操作前，传感器和压力校验仪等仪表均需通电预热，稳定后再进行各项操作！

6、调 零

将传感器的传感元件置于标准温度校验仪提供的0℃环境中，稳定3分钟，按遥控器“功能”键，传感器显示“P1”，2秒后进入零点调整。按“增加”或“减小”键进行零点微调，按“自动”键，传感器会自动清零（各项调整完毕后需储存，否则操作无效）。 7、量程校准

在调零完成后，将传感器的传感元件置于标准温度校验仪提供的50℃环境中持续3分钟，继续按 “功能”键，使传感器显示“P2”，2秒后进入校准调整状态。待显示值稳定

后，按“增加”或“减小”键，将显示值调至与标准温度值相同即可。 8、报警值设置

按“功能”键，显示“P3□H”，2秒后进入设置状态，传感器此时显示已设置的高报警值。按数字“2”键，可切换到低位报警点，显示“P3□L”。需要调整时，按“增加”或“减小”键，重新设置相应报警点。

注意：如果上、下限报警点均为零时，将取消报警。

9、检测信号输出

按 “功能”键，使传感器显示“P4”，2秒后进入测试状态。按“增加”或“减小”键，调至要测试的值，可用仪器进行检测相应的输出信号。

10、存储与退出

上述各项调整完毕后，按“功能”键，直到传感器显示“P∧∨?”(P 上角下角 问号)，此时按“增加”键进行保存并显示“EEP”。若按“减小”键，则放弃上述调整。

11、功能循环

“P1”至“P∧∨?”状态是循环显示的，按“功能”键循环递变。若4分钟无任何操作，则系统自动退出功能调整。

上述部分功能可根据用户要求在出厂时锁定，以减少人为操作不当。 传感器使用前，需经调试检查，确认各项功能正确无误后，方可使用。

六、定期鉴定

传感器的鉴定要由当地的质监部门认可的单位进行。为了保证传感器的运行正常和准确，鉴定周期应按有关规定进行，并发放相关的鉴定证书。如无规定,一般每年进行一次。

七、维护和修理

1、应指派专门人员使用、维护。

2、出现故障后，应根据电路原理分析、判断，将故障范围逐渐缩小，判断无误后，才能进行修理，不要带电操作，焊接时应采取防

3、当发现电路故障（必须更换元器件时），首先应切断电源并按原来规格的元器件进行更换，不得擅自更改电路参数和引线（尤其是不得改变本安型电路的参数和引线），以免影响本安性能。

一般故障排除参见 表4

八、注意事项：

1、维修时不得改变与本安电路有关的电气参数！

2、本产品不得与未经联检的设备配套使用！
