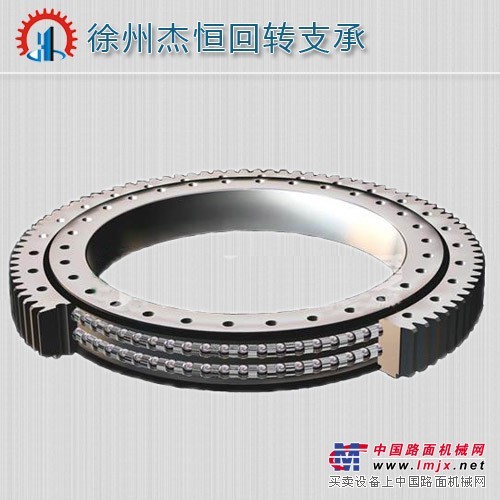

供应双列球式回转支承

结构特点、性能、适用范围
双排球式回转支承具有三个座圈，钢球和隔离块可直接排入上下滚道，根据受力状况，安排了上下两排直径不同的钢球。这种开式装配非常方便，上下圆弧滚道的承载角都为90°，能承受很大的轴向力和倾翻力矩。当径向力大于0.1倍的轴向力时滚道须特殊设计。双排球式回转支承的轴向、径向尺寸都比较大，结构紧固。特别适用于要求中等以上直径的塔式起重机，汽车起重机等装卸机械上。

序
号

外齿式
DL
mm

外型尺寸

安装尺寸

结构尺寸

齿轮参数

齿轮圆周力

参考
重量
kg

D
mm

d
mm

H
mm

D1
mm

D2
mm

n

mm

n1
mm

H1
mm

h
mm

b
mm

x

m
mm

De
mm

z

正火
Z 104N

调质
T 104N

1

021.25.500

616

384

106

580

420

20

18

4

96

26

60

0.5

5

644

126

3.7

5.2

100

022.25.500

6

646.8

105

4.5

6.2

2

021.25.560

676

444

106

640

480

20

18

4

96

26

60

0.5

5

704

138

3.7

5.2

115

022.25.560

6

706.8

115

4.5

6.2

3

021.25.630

746

514

106

710

550

24
