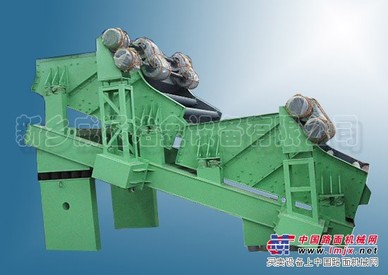

ZSJ节肢选煤振动筛

ZSJ节肢选煤振动筛

价格：

￥

面议

共被查看 283 次

更新日期:2012-02-18

有效期至:2012-05-18

产品品牌：

规格型号：

销售价格：面议

是否原厂：

所在地区 : 河南新乡

产品分类 : 筛分机械

ZSJ节肢选煤振动筛用途及特点

ZS节肢选煤振动筛是我公司自行研制并获得的选煤筛分设备，采用直线等厚分级原理、单元组合、分节振动、二次减振，普通电机外拖动或自振源组结构。该节肢选煤筛具有重量轻、噪声低、能耗小、效率高、寿命长、结构简单、维护方便之特点，并采用了高耐磨、高开孔、自清理、无粘堵的我公司另一——棒条悬臂音叉筛板，广泛适用于煤炭行业大规模、机械化、连续分级作业、是各类进口选煤筛分设备的理想换代产品。

ZSJ节肢选煤振动筛型号说明

ZSJ节肢选煤振动筛工作原理与结构特点

ZSJ节肢选煤振动筛由多节筛芯组成，分节振动，整体按照等厚筛分原理布置，针对现场物料的不同，每节筛芯的激振方向角与筛面可做适应的调整，以达到处理量与筛分效率的结合，筛子采用两台电动机带动激振器做反向自同步旋转，使筛体产生直线运动。
　　节肢筛由筛芯、一次减振弹簧、减振装置、二次减振弹簧、电动机及其支架等组成，筛框侧板采用整块优质钢制作，侧板与横梁、激振器底座用高强度螺栓或环槽铆钉连接，结构坚固可靠。
　　电动机不参振，用万向联轴节与激振器相连接。(自振源组除外)
　　该系列节肢筛均有减振装置与二次减振簧。

ZSJ节肢选煤振动筛安装与调试

a、节肢筛起动顺序：逆料流方向启动，顺料流方向停车。应避免带料启动，筛面上物料全部筛完再停车。
b、在筛子工作过程中，应注意筛箱运行是否平稳，如发现运转不正常或有撞击声，应立即停车检查。
c、节肢选煤筛是正倾角安装。
d、弹簧之间易积聚粉尘杂质，影响弹簧正常工作，应经常清理。
e、经常检查筛机各处螺栓连接情况，若有松动及时拧紧。
f、激振器轴承采用3号锂基脂润滑，正常情况下，应每月加注润滑油一次，轴承应每两年清洗检查一次。

ZSJ节肢选煤振动筛技术参数表

参数

入料粒度

处理量

t/h

座式激振器

配用电机

筛孔尺寸

振频Hz

双振幅 mm

外形尺寸

长×宽×高

参考重量kg

型号

数量

型号

功率kw

电压v

ZSJ-1560

<300

80～400

WJZZ-50-6

Y132S-6

3.0×4

380

8～50

6～10

5950×2850×3375

12000

ZSJ-1860

<300

100～500

WJZZ-100-6

Y132M2-6

5.5×4

380

8～50

6～10

5950×3150×3375

14100

ZSJ-2060

<300

120～550

WJZZ-100-6

Y132M2-6

5.5×4

380

8～50

6～10

5950×3350×3375

16300

ZSJ-1880

<300

140～650

WJZZ-100-6

Y160M-6

7.5×4

380

8～50

6～10

7880×3150×3979

17500

ZSJ-2090

<300

180～750

WJZZ-100-6

Y132M2-6

5.5×6

380

8～50

6～10

8720×3350×4402

22500

ZSJ-2560

<300

160～700

WJZZ-160-6

Y160M-6

7.5×4

380

8～50

6～10

5950×3850×3375

18100

ZSJ-2590

<300

220～900

WJZZ-160-6

Y160M-6

7.5×6

380

8～50

6～10

8720×3850×4650

28500

ZSJ-3090

<300

300～1100

WJZZ-160-6

Y160M-6

7.5×6

380

8～50

6～10

8720×4350×4650

34200

ZSJ-60120

<50

600

6～10

10200×6200×5800

63000

a、安装前，要把现场基础与筛子安装图对照检查，预埋钢板平面度误差不大于3mm。
b、筛子安装完毕，调整好相对位置，一次与二次减振弹簧均呈垂直状态，电动机轴线应低于振动器轴线3-5mm,再把电机支架、弹簧底座与预理钢板点焊焊牢。
c、要求两台电机转向必须相反。
d、振动筛空载运行时间为4-6小时，要求筛体运行平稳，无横摆与异常响声，检查筛板，激振器紧固情况。
e、检查激振器轴承的工作温度，应不大于75℃。
