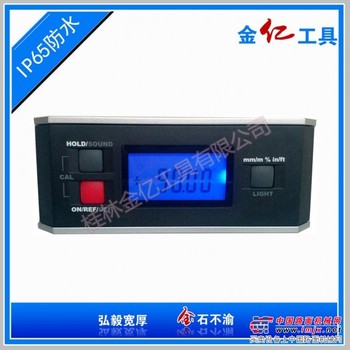

IP65水平尺 带背光数显倾角仪 专业坡度斜率水平角度测量仪

1.使用范围

1.1、工业自动化：冶金、工化、石油勘探、轻工煤炭、仪表等；

1.2、汽车行业：四轮定位、路面控制、工程车辆调平等；

1.3、机械行业：车床及切屑工作平台的水平情况；

2.产品特点:

2.1、4*90度多象限测量。

2.2、当倾角仪倒置，液晶显示的角度读数会自动翻转朝上便于阅读。

2.3、精密的铝合金测量结构。

2.4、0度和90度的声音提示。

2.5.背光显示特性，方便在使用过程中准确读数。

2.6、IP防护等级：IP65

2.7、EMC：2级

3．技术参数:

4．按键说明:

5．功能说明

 5.1.背光特性：背光功能开启时，按下任意键时可同时点亮背光灯约30S。

5.2.自动关机：约5分钟产品无按键操作自动关闭电源。

使用准备：把产品背面的电池仓盖板打开，将两节7号碱性电池放入电池仓内，并将电池仓盖板盖好。

5.3测量：按下【电源开关】键直接进入角度的测量状态,液晶屏将显示被测面与水平面之间的角度。

5.4.相对测量：把产品放在个被测量面上，按“ON/REF/OFF”键，液晶屏显示为0.00°，液晶屏右上方同时出现相对角度测量提示符“REF”，再将产品移向第二个被测量面，此时液晶屏显示值为上述两个被测量面的相对夹角。再次按下[ON/REF/OFF]键时，则转换为角度的测量。

5.5.斜度测量：短按“右下键”可在°、mm/m、%、in/ft之间切换，同时显示对应的提示符。

  mm/m：角度在0~45°范围内时，H=L•tgα；角度在45°~90°范围内时，H=L•（1/tgα）。其中L=1000（mm）。

H=1000·│tg15│=268（mm）

  %：角度在0~45°范围内时，H=L•tgα；角度在45°~90°范围内时，H=L•（1/tgα）。其中L=100（mm）。

in/ft：角度在0~45°范围内时，H=（1000*L•tgα）/125取整数*125/1000）；角度在45°~90°范围内时，H=（1000*L•（1/tgα）/125取整数*125/1000）。其中L=12（in）。

5.6.声音提示：长按“左上键”响两声提示后进入声音提示状态，该状态下在0.00、90.00的角度值处声音连续报警。再次长按“左上键”响一声提示后退出声音提示状态。

5.7 校准功能：

产品具有校准功能，当测量角度值有误差时使用，校准方法如下：

（1）在开机状态下，将产品放置于一个较平整的平面上，同时按下左上键及左下键，此时显示“-1-”；

（2）按下左下键，此时显示屏闪烁显示“-1-”一段时间，闪烁完毕后，显示屏会显示“-2-”；

（3）将尺身调转180°后，再次按下左下键，此时显示屏闪烁显示“-2-”一段时间，闪烁完毕后，回到正常测量状态，即完成校准。

5.8  磁力

 将产品吸附在铁质或钢制垂直面上（粗糙度0.42μm），没有外力作用下，产品不会自动下滑。

6.  产品认证

产品符合CE（EMC）、ROHS、PAHS认证测试要求。

7. 产品的维护和保养

7.1 本产品属精密防护仪器，必须注意：1、禁止使用有机溶剂擦拭，注意防腐；2、本产品不抗摔，摔落后容易破坏产品的精密防护结构。

7.2 本产品工作面避免碰撞、磨损，测量后如有污物，请及时用软布擦拭干净，以免影响产品的测量精度。

7.3 如长期不使用，请取出干电池，以防止电池漏液，损坏仪器。

7.4 本产品应存放在-20℃~+70℃，相对湿度不大于90%的室内。
