划线平板的支架安装流程

划线平板的支架安装流程

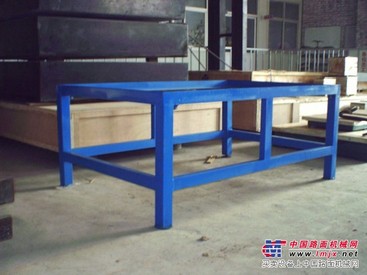

划线平板轻放到支架上、调整支架上的微调螺栓至到划线平板水平。支架可减轻检验人员的劳动强度。支架高度一般在500-600mm左右。
    地锚器安装：划线平板可以设计地锚器安装，首先用户根据划线平板的图纸做好地基和预埋孔，然后把地锚器放到提前设置的预留孔里，将划线平板调整水平。
垫铁安装：划线平板调至水平、负荷均匀分布于各支点上。环境温度（20±5）℃。使用时应避免振动。划线平板采用垫铁安装的优点，安装快捷、移动方便。
    地脚螺栓安装：划线平板根据用户的要求设计安装方式，地脚螺栓安装
    将调整垫铁放在适当的位置，将螺栓放进地基的孔内；将平台吊到位后，在适当高度将螺栓投入地脚螺栓孔内，拧上螺母后放在垫板上，找正位置取下滑座上固定装置，并将平台清洗干净。
    用水平仪对机器进行调整，水平仪应放置在导轨上。
    摆正地脚螺栓，向孔内灌注混凝土。
    待凝固后，调整平台安装精度，使其在水平偏差不大于0.05/1000mm的条件下，紧固地脚螺栓，并对平台底面四周用水泥抹平。
划线平板（铸铁划线平板）按其结构分为筋板式和箱体式，工作面有长方形、正方形和圆形。铸铁划线平板优点：长时间使用磨损后，可以通过调试、或刮研恢复其精度。
