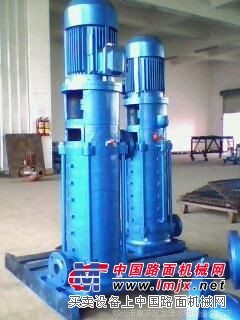

北方立式多级泵DL

DL泵由电机和泵两部分组成,电机为Y型三相异步电机,泵和电机采用联轴器连接,整体为刚性连接,使用时无需校正。泵由定子部分和转子部分组成。泵定子部分由进水段、中段、导叶、出水段、填料函体等零件组成。为防止定子磨损,定子上装有密封环、平衡套等,磨损后可用备件更换。转子部分由轴、叶轮、平衡毂等组成。转子下端为水润滑轴承,上部为角接触球轴承,DL立式多级泵的轴向力绝大部分由平衡鼓来承担,其余小部分残余轴向力幅角接触球轴承来承受。进水段和出水段和结合面用纸垫通过接紧达到密封。轴封采用填料或机械密封,用户可根据需要选择。 DL立式多级泵旋转方向从驱动端向下看为逆时针方向转动。 1、DL立式多级泵结构紧凑,体积小,外形美观,占地面积小,节省建筑费用; 2、DL立式多级泵的吸入口和出水口在同一中心线上,简化管路的连接; 3、根据实际情况,DL立式多级泵的进出口可装配成90°%0、180°%0、270°%0不同的方向; 4、根据实际情况,DL立式多级泵的出口可装配成1~5个出口,以满足同一台泵上获得不同的扬程; DL立式多级泵结构示意图 DL立式多级泵结构示意图 序号 名称 材料或型号 序号 名称 材料或型号 1 电机 Y系列(V5)4极 12 出水段 HT200 2 联轴器 HT200 13 平衡套 HT200 3 弹性块 橡 胶 14 平衡鼓 HT200 4 轴承压盖 HT200 15 末级导叶 HT200 5 轴承并帽 45 16 中段 HT200 6 轴承盒 HT200 17 导叶 HT200 7 轴承 180系列 18 叶轮 HT200 8 挡水套 45 19 出水段 HT200 9 石棉压盖 HT200 20 下轴套 45 10 石棉 石 棉 21 下轴承 铜合金 11 填料函体 HT200 22 轴 45、2Cr13 注：1、该泵型可按客户需要定做成热水型; 2、也可将轴封石棉填料换成机械密封; 3、以上需在订货时说明,价格另议。
