供应D71F中线对夹式软密封蝶阀，上海狄萨蝶阀

供应D71F中线对夹式软密封蝶阀，上海狄萨蝶阀

价格：

￥

150元/ 台

共被查看 116 次

更新日期:2013-11-24

有效期至:2014-02-22

产品品牌：

规格型号：D71F

销售价格：150元/台

是否原厂：

所在地区 : 上海

产品分类 :

产品特点：

　　1、小型轻便、容易维修、并可在任意位置安装；

　　2、结构简单、开启迅速；

　　3、寿命长，启闭次数多；

　　4、双向密封试验泄漏为零；

5、流量特性趋于直线调节性能好；

采用标准：

制造标准	GB12238-89	法兰标准	GB/T17241 GB9113
结构长度标准	GB12221-89	检验标准	GB/T13927-92

主要性能规范：

型号

公称压力
PN（MPa）

壳体试验压力
PS（MPa）

密封试验压力
PS（MPa）

工作温度
（℃）

适用介质

	3		6
D	6	71X-	10
	9		16

0.6
1.0
1.6

0.9
1.5
2.4

0.66
1.1
1.76

≤80℃

水、油品

D71F中线对夹式软密封蝶阀

D71F-（6、10、16） D（3、6、9）71F-（6、10、16）手动、蜗轮、气动、电动传动

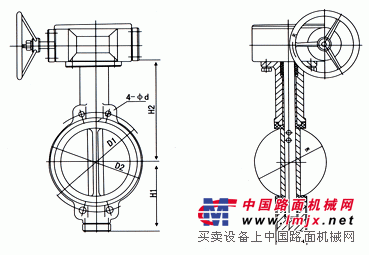

主要连接尺寸

公称通径（DN）	主要尺寸			法兰尺寸和螺栓规格
	主要尺寸			0.6MPa		1.0MPa		1.6MPa
	L	H1	H2	D1	n-φM	D1	n-φM	D1	n-φM
50	43	80	160	110	4-φ14	120	4-φ18	125	4-φ18
65	46	88	175	130	4-φ14	136	4-φ18	145	4-φ18
80	46	96	180	150	4-φ118	160	4-φ18	160	4-φ18
100	52	114	200	170	4-φ18	185	4-φ18	180	4-φ18
125	56	128	213	200	4-φ18	215	4-φ18	210	4-φ18
150	56	140	225	225	4-φ18	238	4-φ22	240	4-φ22
200	60	175	260	280	4-φ18	295	4-φ22	295	4-φ22
250	68	202	290	335	4-φ18	357	4-φ22	355	4-φ26
300	78	242	330	395	4-φ22	407	4-φ22	410	4-φ26
350	78	266	360	445	4-φ22	467	4-φ22	470	4-φ30
400	102	298	390	495	4-φ22	515	4-φ26	525	4-φ33
450	114	315	410	550	4-φ22	565	4-φ26	585	4-φ36
500	127	348	430	600	4-φ22	620	4-M24	650	4-M30
600	154	400	490	705	4-φ26	725	4-M27	770	4-M33
700	165	520	550	810	4-φ26	840	4-M27	840	4-M33
800	190	591	610	920	4-φ30	950	4-M30	950	4-M36
900	216	660	680	1020	4-M27	1050	4-M30	1050	4-M36
1000	254	670	835	1120	4-M27	1160	4-M33	1170	4-M39
1200		780		1340	4-M30	1380	4-M36	1390	4-M45
1400				1560	4-M33	1590	4-M39	1590	4-M45
1600				1760	4-M33	1820	4-M45	1820	4-M52

注：可根据ANSI、JIS、DIN标准及非标尺寸生产
