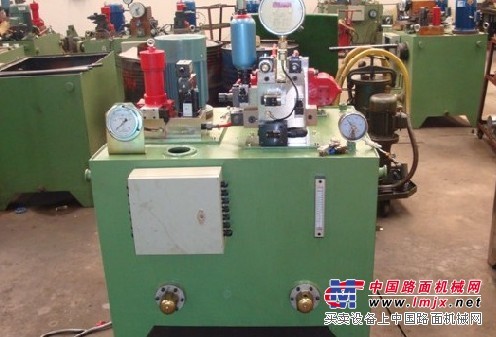

液压系统装置

液压站又称液压泵站，是独立的液压系统装置,它按执行机构(主机)要求供液压油,并控制液压油流动的方向、压力和流量，它适用于主机与液压系统可分离的各种液压机械上。用户选购后只要将液压站与主机上的执行机构（油缸和油马达）用油管相连，液压机械即可实现各种规定的动作、工作
    液压站是由泵装置、集成块或阀组合、油箱、电气控制箱组合而成。各部件功用如下：
    泵装置——上装有电机和油泵，它是液压站的动力源，将机械能力转化为液压油的动力能。
    集成块——是由液压阀及通道体组合而成.它对液压油实行方向、压力、流量调节。
    阀组合——是板式阀装在立板上，板后管连接，与集成块功能相同。
    油箱——是钢板焊的半封闭容器，上还装有滤油网、窑滤清器等，它用来储油、油的冷却及过滤
    电器箱——分两种形式。一种设置外接引线的端子板；一种是配置了全套控制电器。
    液压站的工作原理如下：
    电机带动油泵旋转,泵从油泵中吸油后输出压力油，将机械能转化为液压油的压力能，液压油通过集成块（或阀组合）被液压阀控制实现了方向、压力、流量调节后经外接管路传输到液压机械的油泵或油马达中，从而控制了液动执行机构方向的变换、力量的大小及速度的快慢，从而实现各种液压机械的动作要求。

液压站结构形式及主要技术参数：

   液压站的结构形式,主要以泵装置的结构形式、安装位置及冷却方式来区分，按泵装置的机构形式安装位置可分三种：
    1.上置立式：泵装置电机立式安装在油箱盖板上，主要用于定量泵系统。
    2.上置卧式：泵装置电机卧式安装在油箱盖板上，主要用于变量泵系统，以便于流量调节。
    3.旁置式：泵装置电机卧式安装在油箱旁单独的基础上，旁置式可装备备用泵，主要用于油箱容量大于250升，电机功率7.5千瓦以上的系统。
    按站的冷却方式可分为两种:
    1.自然冷却：靠油箱本身与空气热交换冷却，一般用于油箱容量小于250升的系统。
    2.强迫冷却：采取冷却器进行强制冷却，一般用于油箱容量大于250升的系统。
    液压站以油箱的有效贮油量及电机功率为主要技术参数。
