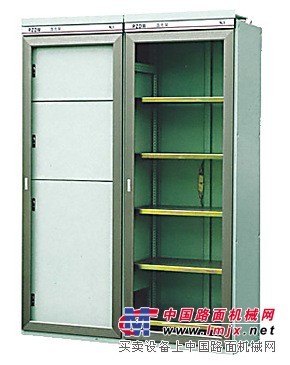

PK直流屏柜体

一、直流屏系统特点 采用模块化设计，N 1热备份，可平滑扩容。 ※ 模块采用国际新软开关电源技术，95%以上的元器件采用高质量的知名品牌器件。采用硬件低差自主均流技术，模块间输出电流不平衡度小于5%。 ※ 模块可带电插拔，更换安全方便。 ※ 系统可选择两路交流自动切换输入，主从备份，可靠性高。 ※ 监控功能完善，高智能化，采用大屏幕触摸屏汉字显示，声光告警。 ※ 监控系统配有标准RS232接口，采用电力部标准通信规约，方便接入综合化系统或单独组网，实现“四遥”及无人值守。 ※ 可实现供电一体化方案，将通信电源，逆变器等均纳入监控系统进行监控。 ※ 除可以管理单电池组系统以外，还可以管理双电池组系统（指一套系统控制管理两组电池分别独立进行均/浮充，两组之间互不干扰），可带两组电池巡检仪。 ※ 可满足母线分段要求，包括微机绝缘检测仪也可满足母线分段的要求。 ※ 具有先进的电池温度补偿功能。 二、直流屏系统工作原理 两路市电经过交流切换输入一路交流，给各个充电模块供电。充电模块将输入三相交流电转换为直流电，给蓄电池充电，同时给合闸母线负载供电，另外合闸母线通过降压装置给控制母线供电。 系统中的各监控单元受主监控的管理和控制，通过通讯将各监控单元采集的信息送给主监控统一管理。主监控显示直流系统各种信息，用户也可触摸显示屏查询信息及操作，系统信息还可以接入到远程监控系统。 系统除交流监控、直流监控、开关量监控等基础单元外，还可以配置绝缘监测、电池巡检等功能单元，用来对直流系统进行全面监控
