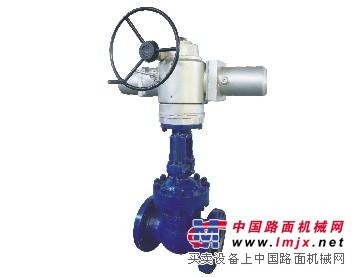

Z940H美标电动闸阀
Z940H美标电动闸阀
美标闸阀特点
1、产品的设计制造符合美国标准ANSI B16.34，美国石油学会标准API6D和API600要求。
2、结构紧凑、体积小、刚性好、密封安全可靠。
3、关闭件(闸板)采用弹性结构，在工作中能自动补偿由于异常负荷或温度引起的阀体变形。因此，密封可靠，并且不会产生闸板楔柱。
4、通径大于等于NPS10"，压力级150磅级和通径大于等于NPS6"、压力级600~2500磅级的手动阀门，其操作装置中配有滚动轴承，启闭轻松。
5、主体材料，内件材料，填料，垫片、紧固件的材料可根据用户要求或实际工况条件合理组合。
6、NPS≤10"的闸阀，其阀座可为更换式内螺纹连接的阀座，可任意组合与关闭件密封面材质配对，以满足工况要求，延长使用寿命。
标准 STD
|
设计与制造 |
结构长度 |
法兰尺寸 |
对焊连接尺寸 |
压力 -温度 |
试验 -检验 |
|
APl 600 |
ASME B16.10 |
ASME B16.5 |
ASTM B16.25 |
ASME B16.34 |
APl 598 |
压力试验
|
公称压力 PN(Lb) |
强度试验 |
水密封试验 |
气密封试验 |
||||
|
MPa |
Lbf/in2 |
MPa |
Lbf/in2 |
MDa |
Lbf/in2 |
||
|
150 |
3.1 |
450 |
2.2 |
315 |
0.5～0.7 |
60～100 |
|
|
300 |
7.8 |
1125 |
5.6 |
815 |
0.5～0.7 |
60～100 |
|
|
600 |
15.3 |
2225 |
11.2 |
1630 |
0.5～0.7 |
60～100 |
|
|
900 |
23.1 |
3350 |
16.8 |
2440 |
0.5～0.7 |
60～100 |
|
|
1500 |
38.4 |
5575 |
28.1 |
4080 |
0.5～0.7 |
60～100 |
|
|
2500 |
64.6 |
9367 |
47.4 |
6873 |
0.5～0.7 |
60～100 |
|
主要零件材料
|
壳体 |
ASTM A216 WCB |
ASTM A351 CF8 |
|||||||||||||||||||
|
闸板 |
WCB |
CF8 |
CF8M |
Monel |
ASTM A351 CF8 |
||||||||||||||||
|
阀杆 |
