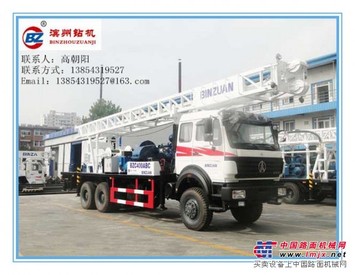

◎BZC400ABC车载式水井钻机采用车载自走式,是一种车装转盘式回转钻机;钻机选用北方奔驰生产6×6专用钻机底盘,分动箱、主传动系统、变速箱、双卷扬机组、泥浆泵、转盘、钻塔、钢丝绳给进机构 等均安装在汽车底盘上;
◎钻机以转盘回转泥浆正循环钻进为主要钻探方式,配备BW850/2A卧式往复双缸双作用活塞泥浆泵,通过气动控制离合器的结合与分离,采用泥浆作为冲洗液,通过柱塞泵高压注浆实现正循环钻进,如配备适当钻探工具,也可适应其它钻探工艺方法,可在粘土、砂层、基岩等多种地层中钻进;
◎钻机以汽车发动机为动力,加装分动装置和液压系统,汽车行走、钻井作业同机联动;配置55千瓦电机和电控系统,在有电源的工地可外接电源,实现汽车发动机、电机“双动力”钻机作业;
◎钻机可根据用户要求选装(MF)三相交流发电机组,为施工现场夜间照明或焊接维修提供方便;
◎钻机配备液压卷扬机、塔架滑轮组、水龙头两侧吊环联动辅助加压装置,遇到泥岩、强风化、基岩等地层结构可以辅助加压钻进,以提高成孔效率;
◎钻机主传动为机械传动,钻塔升降,六个支腿平衡,四个调平支腿液压控制,两个机械支腿,分动箱、泥浆泵离合系统气动控制;
◎钻机外观漂亮大气,转盘扭矩大,进尺快,适用农田水利工程、工业深水井、国防建设、水文勘探、地热矿井水井钻凿,也可用于其它工程基础孔施工,深受国内外客户的欢迎。
◎根据用户要求,配备美国寿力、日本PDSJI00S、瑞典阿特拉斯、国产开山、红五环等厂家生产的空压机,可实施气动潜孔锤钻进;若配备气水两用水龙头、双壁专用钻杆、气水分离器等,可实施气举反循环钻进;如配备液动潜孔锤钻具,使用常规850/2A泥浆泵可实现液动潜孔锤破岩钻进;若配备其它专用钻具,可实施取岩心等多种钻探工法。
基本标准配置:
技 术 参 数 |
|
|||||||||||||||||||||||
钻孔深度(M) |
400 |
|
||||||||||||||||||||||
钻孔直径(mm) |
500 |
|
||||||||||||||||||||||
转盘转速(r/min) |
117;102;60;38;22;13;16。(r/min); |
|
||||||||||||||||||||||
转盘扭矩(KN.m) |
5.4----50 |
|
||||||||||||||||||||||
主卷扬单绳拉力(KN) |
40 |
|
||||||||||||||||||||||
主卷扬拉力(KN) |
240 |
|
||||||||||||||||||||||
副卷扬单绳拉力(KN) |
40 |
|
||||||||||||||||||||||
副卷扬拉力(KN) |
160 |
|
||||||||||||||||||||||
大钩提升能力(KN) |
240 |
|
||||||||||||||||||||||
塔架承载能力(KN) |
280 |
|
||||||||||||||||||||||
钻塔高度(mm) |
11500 |
|
||||||||||||||||||||||
承重(t) |
25 |
|
||||||||||||||||||||||
钻杆 |
主钻杆(mm) |
108×108×7500 |
|
|||||||||||||||||||||
副钻杆(mm) |
Φ89×10×6050mm |
|
||||||||||||||||||||||
液压油泵
|
型号 |
CBQL-F550/F532-CFHL |
|
|||||||||||||||||||||
排量(ml/r) |
50/32 |
|
||||||||||||||||||||||
额定转速(r/min) |
2000 |
|
||||||||||||||||||||||
额定压力(MPa) |
20 |
|
||||||||||||||||||||||
BW850/2A型 泥浆泵 |
缸套直径(mm) |
150 |
|
|||||||||||||||||||||
活塞行程(mm) |
180 |
|
||||||||||||||||||||||
理论流量(L/min) |
600 850 |
|
||||||||||||||||||||||
额定压力(Mpa) |
2 3 |
|
||||||||||||||||||||||
冲次(min-1) |
58 82 |
|
||||||||||||||||||||||
吸水管直径(mm) |
127 |
|
||||||||||||||||||||||
排水管直径(mm) |
64 |
|
||||||||||||||||||||||
输入转速(r/min) |
470 |
|
||||||||||||||||||||||
输入功率(kw) |
40 |
|
||||||||||||||||||||||
外型尺寸(mm) |
2000×1030×1400 |
|
||||||||||||||||||||||
重量(t) |
1.5 |
|
||||||||||||||||||||||
配套动力 |
柴油机
|
型号 |
潍柴WP10.270柴油发动机 |
|
||||||||||||||||||||
额定功率(KW) |
191 |
|
||||||||||||||||||||||
转速(r/min) |
2300 |
|
||||||||||||||||||||||
扭矩 |
650N.m/1300-1500rpm |
|
||||||||||||||||||||||
汽车底盘 |
型号 |
北方奔驰 |
|
|||||||||||||||||||||
驱动形式 |
6×6 |
|
||||||||||||||||||||||
发动机 |
型号及型式 |
潍柴WP10.270柴油发动机 |
|
|||||||||||||||||||||
额定功率(KW) |
191 |
|
||||||||||||||||||||||
转速(r/min) |
2300 |
|
||||||||||||||||||||||
外形尺寸(长×宽×高)(mm) |
2000×1030×1400 |
|
||||||||||||||||||||||
轮胎 |
9.00-20或10.00-20 7.5V-20 |
|
||||||||||||||||||||||
发电机组 |
型号 |
MF |
|
|||||||||||||||||||||
额定功率(KW) |
30 |
|
||||||||||||||||||||||
额定电压(V) |
400 |
|
||||||||||||||||||||||
额定电流(A) |
27 |
|
||||||||||||||||||||||
功率因数 |
0.8 |
