供应QTZ50塔式起重机

价  格:

面议

共被查看 643

更新日期:2021-05-14

有效期至:2017-07-20

产品品牌:

规格型号:QTZ50(5010)

价格:面议

所在地区 : 山东烟台

产品分类 : 塔吊

铁力士牌QTZ50塔机是鸿达集团公司汇集二十多年塔机设计生产经验推出的一种上回转、水平臂自升塔式起重机,满足GB/T5031<<塔式起重机技术条件>>和GB5144<<塔式起重机安全规程>>等标准。该机具有以下特点:
    1)各项性能参数先进、起重力矩大、起升高度高、工作幅度大、作业空间广、使用效率高。
    2)整机造型美观、钢结构轻巧、选材精良并经整型喷丸、防锈等预处理;标准节采用胎具组焊和切削加工,互换性好;塔顶为前倾式,受力简单;采用销轴和高强度螺栓连接,装拆方便;侧置式司机室,视野开阔,司机座椅可根据人体需要自由调节,操作舒适。
    3)该机具有固定、附着等工作型式,可满足城市中高层建筑、工业厂房、电站水坝、桥梁等各种建筑施工的需要。
    4) 起升机构采用三速电机调速技术,可获得理想的起升速度及荷重的慢就位。回转机构采用变频无级调速技术或液力偶合器连接,工作平稳。牵引机构采用双速电机驱动, 就位准确。
    5)电控系统采用国际通用型式,低压电器采用进口电器元件,积木式组合,卡轨式安装。采用集中于司机室的两个十字型主令控制器和按扭开关操纵。整机电控柜对380V-440V(50Hz-60Hz)电源通用。
    6)各种安全装置齐全,备有力矩、重量、幅度、高度监控功能,同时也有报警、自锁等功能。

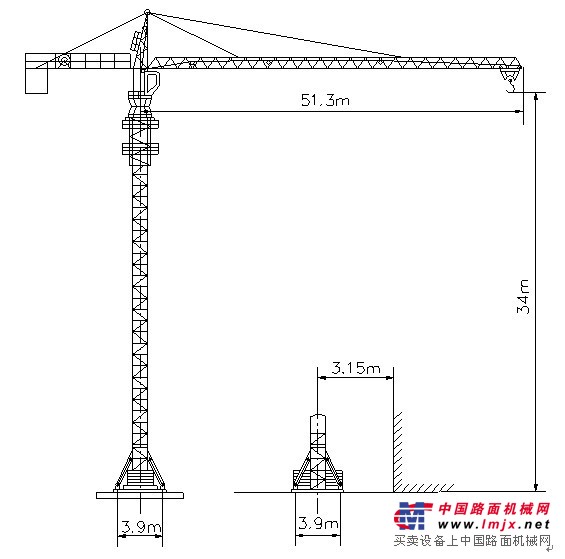

技术性能表      Table 2.1. Technical performance list

机构工作级别
Working grades for mechanism
起升机构Hoisting mechanism
M5
回转机构Slewing mechanism
M4
变幅机构Trolley travelling mechanism
M4
起升高度
Hoisting height (m)
倍率
Multiplying
独立式
 Independent
底架式
Undercarriage
附着式
Attached
a=2
34
34
139
a=4
34
34
69
起重量(t)
Max. hoisting capacity (t)
5
幅度  Radius (m)
幅度Max. radius
50
小幅度Min. radius
2
起升机构
Hoisting mechanism
倍率
Multiplying
a=2
a=4
起重量(t)
Hoisting capacity(t)
1.25
2.5
2.5
2.5
5
5
速度(m/min)
Speed (m/min)
58
29
8
 29
14.5
4
功率 (KW)
Power (kW)
15/15/4
变幅机构
Trolley travelling mechanism
速度(m/min)
Speed (m/min)
40/20
功率(kw)
Power (kW)
2.4/1.5
回转机构
Slewing mechanism
速度(r/min)
Speed (r/min)
0~0.62
变频电机
Moment
motor
堵转力矩
Torque (Nm)
85
绕线电机
Round-line motor
功率
Power (kW)
5.5
行走机构
Traveling mechanism
速度(m/min)
Speed (m/min)
0~25
功率 (kw)
Power (kw)
2×5.2
顶升机构
Climbing mechanism
速度(m/min)
Speed (m/min)
0.5
功率(kw)
Power (kW)
4
液压系统额定工作压力(Mpa)
Rated working pressure for hydraulic system (MPa)
20
平衡重Counter-weight
起重臂长
Jib length(m)
50
44
38
32
平衡重(t)
Counter-weight
10.01
8.58
7.15
5.72
总功率(KW)
Total power(KW)
33.3
轴距(m)
Axle gauge(m)
3.9×3.9
工作温度(℃)
Operating temperature(℃)
-20~+40

50米臂长    50 m  Jib
工作幅度
Working range(m)
2 ~12.7
14
16
18
20
23.5
26
28
30
33
35
37
40
起重量
hoisting
capacity (t)
a=4
5
4.47
3.84
3.35
2.97
2.45
2.18
2
1.84
1.63
1.52
1.41
1.28
a=2
2.5
2.23
2.05
1.89
1.68
1.57
1.46
1.33
工作幅度
Working range(m)
43
45
47
50

起重量
hoisting
capacity (t)
a=4
1.16
1.1
1.03
0.95

a=2
1.21
1.15
1.08
1


44米臂长    44m  Jib
工作幅度
Working range(m)
2 ~13
14
17
19
24
26
28
30
33
35
38
40
42
44
起重量hoisting
capacity (t)
a=4
5
4.54
3.64
3.2
2.45
2.22
2.03
1.87
1.66
1.55
1.39
1.3
1.22
1.15
a=2
2.5
2.27
2.08
1.92
1.71
1.6
1.44
1.35
1.27
1.2

38米臂长    38 m  Jib
工作幅度
Working range(m)
2 ~13.2
14
17
20
22
24.6
27
30
33
35
38
起重量hoisting
capacity (t)
a=4
5
4.69
3.76
3.12
2.8
2.45
2.2
1.94
1.72
1.6
1.45
a=2
2.5
2.25
1.99
1.77
1.65
1.5

32米臂长    32 m  Jib
工作幅度
Working range(m)
2 ~13.5
14
17
20
22
25.3
27
30
32
起重量hoisting
capacity (t)
a=4
5
4.83
3.87
3.22
2.88
2.45
2.27
2
1.85
a=2
2.5
2.32
2.05
1.9
起重性能表    Table 2.2 Hoisting performance list
