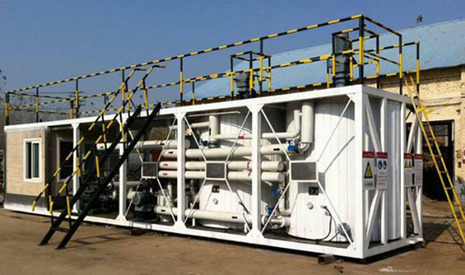

广通SBS改性沥青生产设备（高配型）

技术参数

　　产品配置清单和相关技术参数详情

　　一、聚合物生产罐：

　　2个沥青、聚合物搅拌工作罐，

　　- 几何容量：5.8立方米/个。

　　- 工作容量：5.0立方米/个。

　　- 导热油加热盘管。

　　- 石棉纤维保温。

　　- 直径500mm检修孔;6英寸通气管;带ASA100法兰的进、出料管接头，

　　- 手动导热油泄放阀。

　　- 4台三叶片搅拌器(7.5KW)，每台搅拌器由一台7.5KW的三相电机带动。

　　- 液位计

　　- 温度传感器

　　二、SBS聚合物改性剂添加系统

　　- 1台螺旋式聚合物进料器，1台聚合物螺旋输送机支架。聚合物料斗容积500升;电机功率3kw.

　　- 聚合物配料高精度电子称量系统一套。

　　三、 基质沥青泵送计量系统

　　- 1台沥青进料泵，工作能力60,000升/小时, DN100,PN16，15KW电机带动;

　　- 沥青计量装置一套

　　四、高速剪切磨机系统

　　A.1台Masseza 技术 PMB-460型均混式磨料机

　　导热油路节阀控制。

　　带闭路水循环的轴封水冷夹套，用风扇将冷却水降温，用调温器控制

　　由1台160KW、380V四极电机带动，梯形三角皮带传动。

　　装有皮带张紧器的坚固底座，以及安全防护装置。

　　B.一台带有变频器磨料机输送泵

　　工作能力60,000升/小时;带加热夹套和旁通回路，DN100 PN16法兰联接，

　　- 11KW电机驱动，带有变频器，可无级变速，

　　五、空压机及阀系统

　　A. 一台空气压缩机：1.5Kw

　　B. 高温球阀，通过由电动-气动触发器控制的执行机构进行气动操作，

　　六、电力、控制系统

　　1、护罩：配电盘外壳上设有通风口;整个控制柜装由钢质保护罩保护。

　　2、电源：三相，380伏，50赫兹电源。开关板预置短路电流必须小于10 千安培。一个15千安培的自动限流开关。

　　3、功率分配

　　3.1、纯沥青输送泵的电气控制 -P1-380V-15KW

　　3.2、磨料机给料泵，带变频器 -P2-380V-11KW

　　3.3、磨料机， 星/三角形启动 -M1-380V-160KW

　　3.4、聚合物螺旋蜗杆输送机的电气控制 -S1-380V-3KW

　　3.5、搅拌罐1搅拌器1的电气控制 -A1-380V-7.5KW

　　3.6、搅拌罐1搅拌器2的电气控制 -A2-380V-7.5KW

　　3.7、搅拌罐2搅拌器1的电气控制 -A3-380V-7.5KW

　　3.8、搅拌罐2搅拌器2的电气控制 -A4-380V-7.5KW

　　3.9、5只电动-气动阀的电气控制 24VAC-50Hz

　　3.10、一个空压机的电气控制 380V-50Hz，1.5KW

　　4、机组输入端接一个带保险的隔离开关。电机由保险丝和热继电器保护。

　　带变频器的电机由变频器本身进行热保护。

　　指令回路由变压器供电，变压器在初级和次级回路上均有断路器保护。

　　可编程序逻辑控制器(PLC)管理功能逻辑回路和报警电路，并控制所有的数字信号。

　　5、仪器、仪表面板。

　　5.1、普通闸刀开关。

　　5.2、紧急停止按钮。

　　5.3、电压表及电压表切换开关。

　　5.4、频率表

　　5.5、安培表

　　5.6、Synoptic 600 X H400 显示屏，丝网编织，三色/背景色，发光二极管显示负荷指令及 报警。

　　5.7、手动/自动切换开关。

　　5.8、电机和阀门的人工指令。

　　5.9、搅拌罐1的三点液位指示。

　　5.10、搅拌罐2的三点液位指示。

　　5.11、搅拌罐1的温度指示器。

　　5.12、搅拌罐2的温度指示器。

　　5.13、磨料机温度指示器。

　　七、框架、底盘、沥青管路及导热油泵阀管路。
