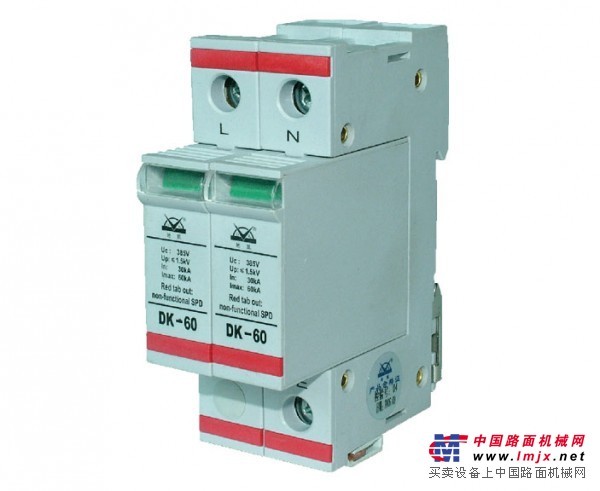

DK-220AC60 Ⅰ型电源防雷器

DK-220AC60 Ⅰ型电源防雷器1、产品设计标准：本产品按照国际标准IEC相关标准设计，产品性能符合GB?18802.1-2011?《低压电涌保护器（SPD）?第1部分：低压配电系统的电涌保护器?性能要求和试验方法》标准的要求。2、产品结构：本产品采用独立模块化设计，密封性好，适合35mm电气导轨安装的卡扣，适合导轨式安装。每组线路的防雷模块均配置有工作状态指示窗，采用温控断路技术，内置过流保护电路，防雷模块劣化时自动脱扣，能彻底避免火险。防雷模块内设远程告警接口，便于远程监控。防雷保护模式为L-PE,N-PE（4P）保护模式。3、产品特点：本产品具有残压低、响应速度快、通流容量大，产品寿命长、维护简单、安装方便等特点。4、产品适用范围：一般安装在建筑物低压分配电箱；建筑物楼层配电箱；室外配电柜\配电箱；需要防水、防潮、防尘、防腐的环境；适用于3?1\1?1接线模式下配电系统；适用的供电系统类型：TT，TN；可保护安装在建筑物LPZ1与LPZ2边界处的三相配电系统中的各种电源进线端的，耐受冲击电压类别为Ⅲ类的设备。产品型号与技术参数：分类技术参数项目DK-220AC60?Ⅰ型电涌保护电气参数SPD类型一端口防雷保护等级C级适用的供电系统类型TT，TN，IT保护模式L-PE、N-PE（2P）额定电压Uo380V?AC持续运行电压Uc385V?AC动作电压U1mA620V?DC额定工作频率50Hz（60Hz）漏电流≤30μA标称放电电流In（8/20%u3BCs）30kA放电电流Imax（8/20%u3BCs）60kA电压保护水平Up（8/20%u3BCs）（In)≤2.0kV响应时间(L/N-PE)＜20ns外观及安装参数外形尺寸91mm70mm54mm外壳防护材质PC外壳阻燃等级UL94-V0外壳防护等级IP20颜色白色安装标准35mm电气导轨接线端口数量3PIN指示功能窗口指示损坏状态呈断路状态工作环境要求工作温度-25℃～＋70℃相对湿度≤95%u0span>线路连接参数L（N）接口类型螺栓固定式端子螺栓规格M5SPD连接导线小截面BVR－6mm2SPD连接导线截面BVR－35mm2PE接口类型螺栓固定式端子螺栓规格M5PE连接导线小截面BVR－16mm2PE连接导线截面BVR－35mm2远程告警线路连接参数接口类型螺栓固定式端子螺栓规格M2连接导线小截面BVR－0.5mm2连接导线截面BVR－1.5mm2工作电压/电流125V?AC/0.2A
