供应亨泽ICS-20A、B型电子皮带秤

产品名称：电子皮带秤
规格型号：ICS-20A型、ICS-20B型
产品介绍：
ICS-20型电子皮带秤，动态累计误差小于±0．5％，用于一般工厂皮带输送机的称重，以及对破碎机、磨煤机、筛分机等设备进行精确的定量给料控制，也可用于工业的称重过程控制．如检测生产量，控制产品的定量装载和监测库存等场合。
工作原理：
称重桥架安装于输送机架上，当物料经过时，计量托辊检测到皮带机上的物料重量通过杠杆作用于称重传感器，产生一个正比于皮带载荷的电压信号。速度传感器直接连在大直径测速滚筒上，提供一系列脉冲，每个脉冲表示一个皮带运动单元，脉冲的频率正比于皮带速度。称重仪表从称重传感器和速度传感器接收信号，通过积分运算得出一个瞬时流量值和累积重量值，并分别显示出来。
系统组成：
ICS-20型电子皮带秤由四部分组成：
ICS-20型杠杆式称重桥架，称重传感器，60-12C型速度传感器，HZ2001电脑积算器。

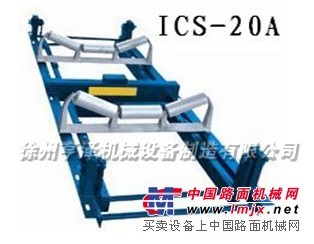

称重桥架：
ICS-20型称重桥架在单杠杆上装有两组托辊，采用一只拉式传感器中间支承，外侧支承采用无摩擦耳轴支点。称重桥架的主梁采用矩形钢管，具有足够刚性、较小的自重、外表积灰面积达到。为保证整个系统的稳定性，高精度电阻应变片式传感器安装于受拉部位，抗侧向力，减少非线性误差。对于比重较轻物料的测量可采用配重秤架。
结构特性：
结构简单，力传递环节少，安装简洁方便；
独特的矩形杠杆，刚性好，无形变；
无磨擦橡胶耳轴支承，防腐蚀﹑防潮﹑抗振动；
抗侧向力﹑抗水平分力，有效的减少了皮带跑偏偏和落料偏移对系统精度的影响；
称重传感器为拉式，调整灵活，安装方便；
20A型称重区域广，两组托辊使皮带对称重的影响减小；
20B型单托辊，称重区为20A的1/2较短，适用于给料距离较短的皮带输送机。

技术参数

	20 A型	20B型
称重范围	1-4000 t/h	1 - 4000 t/h
皮带宽度	500-2200 mm	400 - 2200 mm
皮带速度	0.1- 4 m/s	0.05 - 4 m/s
称重区标准长度	2400 mm	300 - 1200 mm
皮带输送机倾角	≤18 o(正常)≤ 16 o

外形尺寸和安装尺寸：

输送机类型	DT75	DT11	DT75	DT11	DT75	DT11
带宽	A		B		C
500	516	536	720	740	770	790
650	666	686	870	890	920	940
800	866	886	1070	1090	1120	1140
1000	1086	1076	1300	1290	1350	1340
1200	1336	1326	1550	1540	1600	1590
1400	1536	1526	1750	1740	1800	1790

工作条件和安装条件：
环境温度：机械：-20℃～+50℃　　　仪表：　　　0℃～40℃
电源电压：220V（+10﹪、-15﹪）　　50Hz±2﹪
