美国吉尼Z™-80/60自行式曲臂型高空作业平台

技术参数

型号		Z™-80/60
尺寸		参数	单位
最大工作高度*		25.77	m
最大平台高度		23.77	m
最大水平延伸		18.29	m
最大跨越净空		8.83	m
地面下延伸深度		4.83	m
平台长度-8英尺/6英尺型号		0.91/0.76	m
平台宽度-8英尺/6英尺型号		2.44/1.83	m
贮藏高度		3.00	m
贮藏长度		11.27	m
运输长度		11.27	m
宽度		2.49	m
轴距		2.85	m
离地间隙-中心		0.30	m
性能
承载能力		227	公斤
平台旋转		160°
短臂垂直旋转		135°
旋转转台		360°连续
转台摆尾-臂杆升起		1.17	m
转台摆尾-臂杆放下		2.24	m
驱动速度-贮藏		4.83	公里/小时
驱动速度-上升**		1.1	公里/小时
全部高度的上升速度		88	秒
爬坡能力-贮藏-两轮驱动***		30%
爬坡能力-贮藏-四轮驱动***		45%
转向半径-两轮转向-内侧		4.42	m
转向半径-两轮转向-外侧		7.47	m
转向半径-四轮转向-内侧		2.13	m
转向半径-四轮转向-外侧		4.57	m
控制		12伏直流比例控制
轮胎		18-625 NHS
动力
动力源		Deutz TD 2011 4缸柴油机74马力（55千瓦） Perkins 804D-33 4缸柴油机63马力（47千瓦）
辅助动力单元		12伏直流
液压箱容量		170	升
燃油箱容量-柴油		132.5	升
燃油箱容量-汽油/液化气		113.6	升
噪音&振动等级
声压等级（地面控制）		<85	分贝
声压等级（平台控制）		<74	分贝
振动		<2.5	m/s2
重量****
两轮转向		16284	公斤

性能特点

特征

标准特征

尺寸

• 84英尺（25.77米）工作高度

• 60英尺（18.29米）水平延伸

• 29英尺（8.83米）向上和跨越净空

• 500磅（227公斤）承载能力

性能

• 6英尺（1.83米）的短臂带135°的

工作范围

• 自动调平平台

• 液压旋转平台

• 全比例霍耳效应控制

• 指拇摇杆转向

• 随机诊断功能

• 液压油冷却器

• 行驶确认

• AC电源至工作台

• 喇叭

• 计时器

• 倾斜警报

• 下降和行驶警报

• 360°连续的转台旋转

• 可锁定转台侧盖

• 全时正牵引驱动

• 双速行走马达

• 四轮转向模式：前轮，后轮，蟹行和联动

• 设备可设置控制器限定高度为70英尺

• 通过CE认证的重力传感系统

动力

• 12伏直流辅助电源

• 发动机防再启动保护

• 自动发动机故障熄火

• 发动机监控显示

• 双电池

• 发动机状态显示

轻松配置以满足您的需要

平台选项

• 钢质8英尺（2.44米）（标准配置）

• 钢质6英尺（1.83米）

• 钢质8英尺（2.44米）三向入口

短臂

• 6英尺（1.83米）的短臂

发动机选项

• Deutz柴油74马力（55千瓦）

• Perkins柴油机63马力（47千瓦）

驱动/转向选项

• 四轮驱动（标准配置）

• 两轮转向（标准配置）

• 四轮转向

车轴

• 摆动车轴

轮胎选项

• 粗糙地面泡沫充填轮胎（标准配置）

• 粗糙地面无印痕泡沫充填轮胎

可选件和附件

性能选项

• 平台顶端辅助栏杆

• 空气管至工作平台 (2)

• 焊接线通至工作平台

• 动力连接至平台（包括插头、插座、工作切断保护）

• 工作灯组件（2个安装于底盘；2个安装于平台上）

• 双轴手柄转向

• 生物可降解液压油 (2)

• 航空器防碰撞组件 (1,2)

• 基本抗恶劣环境组件 (2) （包括油缸保护套，臂杆防尘组件，地面和平台控制箱门板）

• 豪华抗恶劣环境组件 (1,2) （包括油缸保护套，臂杆防尘组件，地面和平台控制箱门板，回转中心保护罩，回转齿圈保护罩，发动机空气预滤器

• GPS跟踪系统 (3) （GPS模块提供机器定位和工作信息）

• 可锁定的平台控制盒盖

• 工具托盘

• 工作员防护报警系统（OPA）

• 操作员防护构件（OPS）

动力选项

• 交流发电机组件（110伏/60赫兹-220伏/50赫兹，3000瓦） (2)

• 液压MTE发动机组件（110V/120V-220V/240V）

• Deutz V-Belt 发电机组件（110V-220V） (1)

• 发动机空气预滤组件 (2)

• 防火星消声器 (2)

• 发动机空气预滤组件 (2)

• 低温自动切断

• 发动机加热 (1)

结构特点

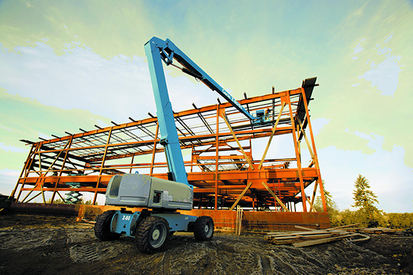

施工案例
