供应DWP-10A电动液压弯排机

DWP-10A电动液压弯排机
 电动液压弯排机 液压弯排机   电动液压弯排机厂家 电动液压弯排机价格 电动液压弯排机直销 山东电动液压弯排机 电动液压弯排机订购电话 济宁鑫隆电动液压弯排机







DWP-10A电动液压弯排机用途
    电动液压弯排机适用于弯制铝排、铜排，应用于工矿企业、变电所、电厂，是弯排的理想液压工具。



DWP-10A电动弯排机规格与性能参数
    1、型号：DWP-10A
    2、工作压力：63MPa
    3、工作行程：250mm
    4、弯排范围：铝铜排宽度40、50、60、80、100、120、125
       厚度：4-10mm
    5、弯曲角度：α≥90°
    6、弯曲半径：2.5倍排宽
    7、油箱容量：2kg
    8、液压油牌号：N15
    9、操作力：≤400N





DWP电动液压弯排机（手动弯排机，整体式弯排机）采用优质材料和先进加工工艺，具有速度快及无故障工作时间长等特点。一种新型的弯制铝排，铜排的新额工具，它具有结构合理，操作方便，使用安全。

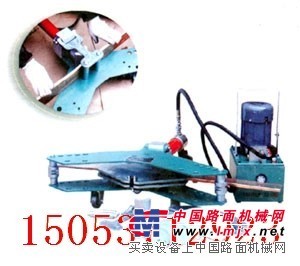

DWP-10A电动液压弯排机结 构由电动泵(16)，高压；输油管(13)，快速接头(2)， 工作缸(1)，弯排部件(包括上、下花板，夹板模头，直角模头，辊柱，R模板等)组成。见附草图：



DWP-10A电动液压弯排机性能特点：(技术参数)
表一

四、DWP-10A电动液压弯排机使用方法及注意事项
1、使用方法 ：
a、先将工作油缸(1)伸进方档块(3)孔内，将螺帽拧到底。使螺帽与方档块靠紧再旋紧蝶形固定螺丝，然后，将压高管端 部快速接头活动部外套向后拉，并套在工作油缸接头上手放松，活动部份恢复到原位即自行扣上，再将泵体上的放油螺钉(15)旋紧即可工作，同样，当工作完后将放油螺钉放松，工作缸就
会自动回缩。
b、平弯时(图见一)打开上花扳(4)将夹板模头部(8)装进工作油缸头，根据所弯排的厚度，R，选择R模板(7)与铝排
或铜排一起放进夹板模头中，然后压紧夹板，将两只辊柱(6)的槽宽对应向着铝排和铜排厚度，并且放入相应的尺寸孔中，再将上花板盖上，把所弯铝排或铜排顶入槽中，但排须伸出辊柱100mm以上，如如果行和超过200mm以上，可接长顶杆—头套进工作油缸头部，另一头装进夹板模头仍可操作。
c、立弯时(见图二)，打开上花板，将直角模头(9)装进工作油缸头部，在下花扳(5)孔(18)插上两只22的销子（11），再将上花板盖上，铝排或铜排放在销子与直角模头之间即可工作，所弯两直角间小距离为40mm，已弯R排如再要立弯时，打开上花板把联杆板(10)套在T字形接头中插入12的长螺栓，联杆板套入二只22的销子即可工作。
d、凡是按照标准的排宽x2.5的弯曲半径R以及弯曲角度d>90度的弯曲条件下，可以回弹角度。
e、辊柱有五条槽，分二端使用，一端的位置线以下花板到槽下口为64mm，如用另一端必需调头使用。
f、油泵内需加油内，可卸下油泵的尾端橡胶盖(14)再旋去M8六角螺钉，露出装油管即可加油。
g、铜排要回火才能使用。
h、 R100、R125、R150、弯8mm排用2块4mm板合用， 弯6mm用5mmR板代。
J、电动泵请参照电动泵使用说明书。
2、注意事项，
a、使用时如出现空打现象，可先旋松泵体上的放油螺订，
将泵垂直起来头向下空打几下，然后而旋紧放油螺钉，即可继续
使用。
b、在有载荷时切忌将快速接头卸下。
c、本机是用油为介质，必须做好油及本机的清洁保养工
作，以免淤塞或漏油，影响使用效果。
