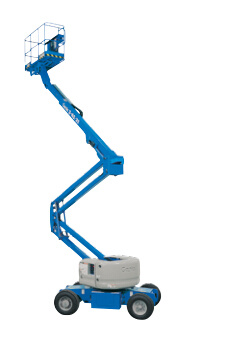

美国吉尼Z™-45/25 & Z™-45/25J DC & Bi-Energy自行式曲臂型高空作业平台

技术参数

型号		Z™-45/25	Z™-45/25J DC/Bi-Energy
尺寸		参数		单位
最大工作高度*		15.87	15.94	m
最大平台高度		13.87	13.94	m
最大水平延伸		7.62	7.65	m
最大跨越净空		7.04	7.04	m
平台
	长度	0.76	0.76	m
	宽度	1.83	1.83	m
贮藏高度		2.00	2.00	m
贮藏长度		5.56	6.83	m
宽度		1.79	1.79	m
轴距		2.03	2.03	m
离地间隙-中心		0.24	0.24	m
性能
承载能力		227	227	公斤
平台旋转		180°	160°
短臂垂直旋转			135°
旋转转台		355°非连续的	355°非连续的
转台尾摆		0	0
驱动速度-贮藏		4.8	4.8	公里/小时
驱动速度-上升**		1.0	1.0	公里/小时
爬坡能力-贮藏***		30%	30%
转向半径-内侧		1.83	1.83	m
转向半径-外侧		4.27	4.27	m
控制		24V直流比例控制
轮胎		0.23x0.37	0.23×0.37	m
动力
动力源-直流		48伏直流（8个6伏电池，350安时容量）
动力源-双能源		48伏直流(8个6伏电池，350安时容量) kubota 13.3马力（9.9千瓦）柴油 机驱动的交流发动机
辅助动力单元		24伏直流
液压箱容量		30.3	30.3	升
燃油箱容量		34.1	34.1	升
噪音&振动等级
声压等级（地面控制）		78	78	分贝
声压等级（平台控制）		78	78	分贝
振动		<2.5	<2.5	m/s2
重量****
直流电		6963	7394	公斤
双能源		7190	7620	公斤

性能特点

特征

标准特征

尺寸

Z-45/25

• 51英尺6英寸（15.87米）工作高度

• 25英尺（7.62米）水平延伸

• 23英尺1英寸（7.04米）向上和跨越净空

• 500磅（227公斤）承载能力

Z-45/25J

• 51英尺9英寸（15.94米）工作高度

• 25英尺1英寸（7.65米）水平延伸

• 22英尺1英寸（7.04米）跨越高度

• 500磅（227公斤）承载能力

性能

• 自动调平平台

• 液压旋转平台

• 全比例霍耳效应手柄控制

• 拇指摇杆转向

• 行驶确认

• AC电源线至工作平台

• 喇叭

• 计时器

• 倾斜警报

• 下降和行驶警报

• 355度非连续的转台旋转

• 零尾摆

• 通过CE认证的重力传感系统

动力

• 48伏深循环蓄电池组

• 24伏直流辅助电源

• 随机13.3马力（9.9千瓦）kubota Tier IV排放标准发动机驱动直流发电机（仅限双能源型号）

• 电瓶电量显示器

• 通用型30安培蓄电池智能充电器

• 电池低电量中断操作

轻松配置以满足您的需要

平台选项

• 钢质6英尺（1.83米）（标准型）

• 钢制3英尺10英寸（1.17米）（选项）

• 钢制6英尺（1.83米）三向入口（选项）

短臂选项

• 无短臂

• 5英尺（1.52米）的短臂

动力

• 48伏直流（8个6伏350安时的电池）

驱动

• 两轮驱动

轮胎选项

• 工业用泡沫充填轮胎（标准型）

• 工业用无印痕泡沫充填轮胎

可选件和附件

性能

• 平台旋转门

• 半高网孔工作平台带旋转门

• 平台顶端辅助栏杆

• 空气管至工作平台

• 防火液压油

• 生物降解液压油 (1)

• 抗恶劣环境组件 (1) （包括油缸保护套，臂杆防尘组件，地面和平台控制箱门板）

• 航空器防碰撞组件* (1,3)

• 工作切断保护

• GPS跟踪系统 (4) （GPS模块提供机器定位和工作信息）

• 可锁定的工作台控制盒盖

• 工具托盘

• 操作员防护构件 （OPS）

• 工作员防护报警系统（OPA）

动力

• AGM免维护蓄电池 (1)

• 柴油催化消声器 (1) （仅限双能源）

• 低温自动切断

• 发动机加热选项（仅限双能源）
