美国吉尼Z™-34/22 IC自行式曲臂型高空作业平台

技术参数

型号		Z™-34/22 IC两轮驱动	Z™-34/22 IC四轮驱动
尺寸		参数		单位
最大工作高度*		12.52	12.54	m
最大平台高度		10.52	10.54	m
最大水平延伸		6.78	6.78	m
最大跨越高度		4.57	4.6	m
平台	长度	0.76	0.76	m
	宽度	1.42	1.42	m
贮藏高度		2.00	2.06	m
贮藏长度		5.64	5.66	m
存储高度		2.26	2.29	m
存储长度		4.08	4.11	m
宽度		1.73	1.85	m
轴距		1.88	1.88	m
离地间隙-中心		0.15	0.15	m
性能
承载能力		227	227	公斤
平台旋转		180°	180°
短臂垂直旋转		139°	139°
旋转转台
转台尾摆
驱动速度-贮藏		4.8	4.8	公里/小时
驱动速度-上升**		1.1	1.1	公里/小时
爬坡能力-贮藏***		37%	45%
转向半径-内侧		1.75	1.80	m
转向半径-外侧		4	4.11	m
控制		12伏直流比例控制
轮胎-充气		0.23 x 0.37	0.254 x 0.42	m
动力
动力源		Tier IV排放标准的Perkins 403 D11 3缸柴油 26.4马力（19.7千瓦）
辅助动力单元		12伏直流
液压箱容量		71.9	71.9	升
燃油箱容量		35.2	35.2	升
噪音&振动等级
声压等级（地面控制）		<81	<81	分贝
声压等级（平台控制）		<80	<80	分贝
振动		<2.5	<2.5	m/s2
重量****
CE工业充气轮胎		4838	N/A	公斤
CE粗糙地面泡沫填充轮胎		4892	4929	公斤

性能特点

标准特征

尺寸

Z-34/22 IC 两轮驱动

• 40英尺6英寸（12.52米）工作高度

• 22英尺3英寸（6.78米）水平延伸

• 15英尺（4.57米）向上和跨越净空

• 500磅（227公斤）承载能力

Z-34/22 IC 四轮驱动

• 40英尺10英寸（12.62米）工作高度

• 22英尺3英寸（6.78米）水平延伸

• 15英尺（4.57米）向上和跨越间隙

• 500磅（227公斤）承载能力

性能

• 4英尺（1.22米）短臂可旋转139°

• 自动调平工作平台

• 液压旋转平台

• 全比例手柄控制

• 拇指摇杆转向

• 行驶确认

• AC电源线至工作平台

• 喇叭

• 计时器

• 倾斜警报

• 下降和移动警报

• 闪光标灯

• 355度非连续的转台旋转

• 可锁定转台侧盖

• 零尾摆

• 双速行走马达

• 双平行四边型结构可沿墙面垂直升降

• 通过CE认证的负载传感系统

• Lift Guard操作者报警系统

动力

• 12伏直流辅助动力

轻松配置以满足您的需要

平台选项

• 钢质4英尺8英寸（1.42米）（标准配置）

短臂

• 4英尺（1.22米）的短臂

发动机选项

• Tier IV排放标准的Kubota D-1105 3缸柴油机 26马力（19.4千瓦）

• Tier IV排放标准的Perkins 403 D11 3缸柴油 26.4马力（19.7千瓦）

驱动选项

• 四轮驱动

轮胎选项

• 工业用充气轮胎*（标配于两轮驱动）

• 工业用无印痕充气泡沫填充轮胎*

• 粗糙地面泡沫充填轮胎（标配于四轮驱动）

可选件和附件

性能选项

• 平台顶端辅助护杆

• 空气管至工作平台

• AC电源线连接至平台（包括插头、插座、工作切断保护）

• 工作灯组件（2个安装于底盘；2个安装于平台上）

• 航空器防护组件

• 抗恶劣环境组件 （包括油缸保护套，臂杆防尘组件，地面和平台控制盒盖）

• 生物可降解液压油

• 倾斜切断保护

• GPS跟踪系统 （GPS模块提供机器定位和工作信息）

• 可锁定的工作台控制盒盖

• 工具托盘

动力选项

• 防火星消声器 （Perkins发动机）

• 发动机仪表组件 （油温，油压和电池电压)

• 交流电发电机组件（110伏/60赫兹 - 220伏/50赫兹，2000瓦）

• 发动机加热

• 低温切断模板

结构特点

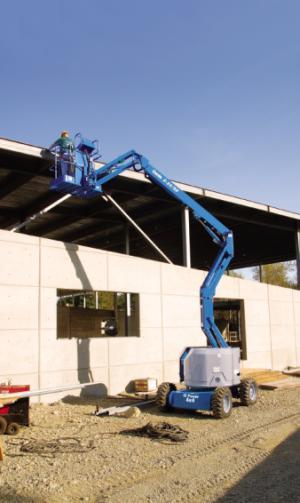

施工案例
