美国吉尼Z™-34/22N自行式曲臂型高空作业平台

技术参数

型号		Z™-34/22N
尺寸		参数	单位
最大工作高度*		12.52	m
最大平台高度		10.52	m
最大水平延伸		6.78	m
最大跨越净空		4.62	m
平台	长度	0.76	m
	宽度	1.42	m
贮藏高度		2.00	m
贮藏长度		5.72	m
存储高度		2.26	m
存储长度		4.19	m
宽度		1.47	m
轴距		1.88	m
离地间隙-中心		0.14	m
性能
承载能力		227	公斤
平台旋转		180°
短臂垂直旋转		139°
旋转转台		355°非连续的
转台尾摆		0
驱动速度-贮藏*		6.4	公里/小时
驱动速度-上升**		1.1	公里/小时
爬坡能力-贮藏***		35%
转向半径-内侧		2.13	m
转向半径-外侧		4.08	m
控制		24V直流比例控制
轮胎-实心橡胶无印痕		0.56x0.18x0.45	m
动力
动力源		48伏直流（8个6伏电池，315安时容量）
辅助动力单元		24伏直流
液压箱容量		15.1	升
噪音&振动等级
声压等级（地面控制）		<70	分贝
声压等级（平台控制）		<70	分贝
振动		<2.5	m/s2
重量****		5171	公斤

性能特点

特征

标准特征

尺寸

• 40英尺6英寸（12.52米）工作高度

• 22英尺3英寸（6.78米）水平延伸

• 15英尺2英寸（4.62米）向上和跨越净空

• 500磅（227公斤）承载能力

性能

• 4英尺（1.22米）的带有短臂139°的工作范围

• 自动调平工作平台

• 液压旋转工作平台

• 全比例霍耳效应手柄控制

• 拇指摇杆转向

• 行驶确认

• AC电源线至工作平台

• 喇叭

• 计时器

• 倾斜警报

• 下降和行驶警报

• 警报组件

• 355度非连续的转台旋转

• 零尾摆

• 通过CE认证的重力传感系统

动力

• 48伏直流深循环蓄电池

• 24伏直流辅助电源

• 通用型30安培蓄电池智能充电器

• 电池电量显示器

• 电池低电量中断操作

轻松配置以满足您的需要

平台选项

• 钢质4英尺8英寸（1.42米）（标准型）

• 钢质3英尺10英寸（1.17米）

短臂选项

• 4英尺（1.22米）的短臂

动力

• 48伏直流电电源（8个6伏电池，315安时容量）

驱动

• 两轮驱动

轮胎

• 实心橡胶无印痕轮胎

可选件和附件

性能

• 平台旋转门

• 空气管至工作平台

• 动力连接至平台（包括插头、插座、工作切断保护）

• 工作灯组件（2 个安装于底盘；2 个安装于平台上）

• 航空器防碰撞组件(1,2) （RJ 型号不可用）

• 抗恶劣环境组件(2) （包括油缸保护套，臂

杆防尘组件，地面和平台控制箱门板）

• 生物可降解液压油(2)

• 工作切断保护

• GPS 跟踪系统(3) （GPS 模块提供机器定位和工作信息）

• 可锁定的工作台控制盒盖

• 工具托盘

• 工作员防护报警系统（OPA）

动力

• AGM免维护蓄电池 (2)

• 低温自动切断

结构特点

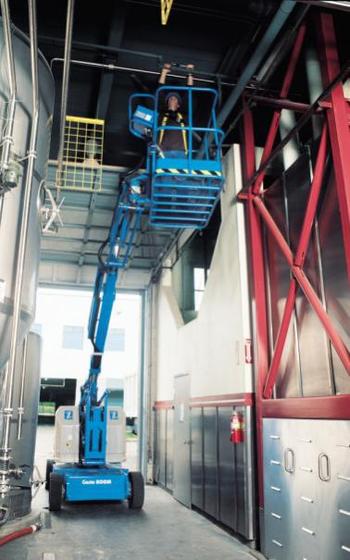

施工案例
