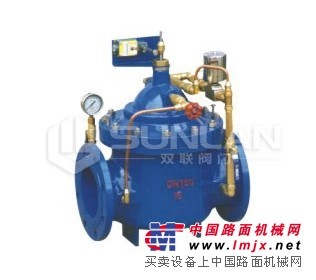

供应700X水泵控制阀

一、700X水泵控制阀概述：

700X水泵控制阀由主阀、电磁导阀、针阀、球阀、单向阀、行程开关、微形过滤器和压力表组成水力控制接管系统。水泵需停止工作时，先由进口压使主阀关闭90%后，水泵停止运转。剩余10%由回水关闭。可防止水锤现象发生。

二、700X水泵控制阀工作原理:

1、当水泵工作阀门向下游供水时，电：磁导阀全开，针阀调至适当开度，上游水经针阀、单向阀进入主阀控制室，经电磁导阀流出，此时主阀控制室的压力保持主阀处于合适的开度，保持下游正常供水。

2、当水泵停止工作时，电磁导阀先关闭，主阀控制室停止排水，控制室压力升高，主阀开始关闭。当关闭至90%时，主阀上部行程开关输出停泵信号，水泵停止运转。此时下游回水经单向阀进入主阀控制室，控制室压力升高，主阀被关闭。

三、700X水泵控制阀产品特点：

1、水泵控制阀呈流线型设计，通过电磁阀的导控实现准确的启闭，使用安全可靠，有效地防止水锤河水击声

2、防止泵出的水回流，有效地保护水泵，免受回流的冲击而产生反转

3、使用寿命长，安装、维修方便

4、适用于工矿、企业、高层建筑中由水泵直接供水及生活用水管网系统

四、700X水泵控制阀结构特点和用途：

本产品利用电磁导阀控制，不需要其它装置和能源。节约能源，保养简便，停泵平稳。电磁阀可采用交流电220V或直流电24V。本系列阀门产品广泛用于高层建筑、生活区等供水管网系统及城市供水工程。

五、700X水泵控制阀主要技术参数：

六、主要零件材料：

七、700X水泵控制阀主要尺寸：
