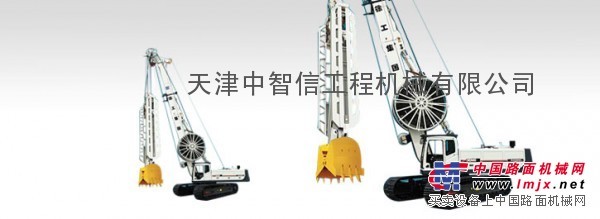

徐工XG360连续墙抓斗（天津中智信）

项目

单位

参数

成槽深度

m

60

成槽厚度

mm

300-1200

提升力

kN

360

提升/下放转速

m/min

35

抓斗开启时间

sec

6

抓斗闭和时间

sec

7

液压系统压力

Mpa

30

发动机

型号

CUMMINSQSL9-C325

额定功率

kW/rpm

242/2100

底盘

行走速度

KM/h

1.5

爬坡度

%

35

小离地点间隙

mm

468

履带宽度

mm

800

履带间距

mm

3500～4400

外形尺寸

工作状态

mm

10370×4400×17205

运输状态

mm

12850×3500×3395

整机工作重量(配1200抓斗)

t

75

·应用徐工成熟技术制造的旋挖钻机底盘，结实的箱型臂架，具有超强稳定性；
·选用进口康明斯QSL9－C325电喷涡轮增压发动机（欧Ⅲ），动力强劲，低噪音，低排放。
·采用稳定、可靠、高性能的国际品牌液压系统及液压元件；
·配置有先进的可编程测斜装置，记录并存储抓斗的挖掘作业过程，可有效地保证工程质量；
·采用先进的智能故障诊断系统、测深系统、触地保护系统、纠偏系统。

XR系列旋挖钻机
技术特点
底盘
·使用先进的设计方法设计制造的伸缩式履带底盘质量大，强度高，能同时满足工作稳定性及运输方便性的要求。
动力头
· 独特的回转支承双减速机传动机构，输出扭矩大，使用寿命长，工作效率高。动力头上下都具有减振弹簧，能有效保护动力头。
控制系统
·PLC控制器实现钻桅垂直度自动/手动调整，自动检测各关键点压力与报警，适时检测钻孔深度，动态及数码显示；钻桅自动/手动起落，系统操作简便灵活。
·大屏幕彩色显示器界面为根据钻机多年实际工作经验设计，页面设置与实际操作相符合，使用方便。
工作装置
·拥有的平行四边形变幅机构实现了大范围的工作的区域。钻桅设计为高强度材质的箱形结构，较高的强度与刚性，有效的保证了钻孔精度。各铰接均采用免润滑轴承，转动灵活自如。
重要元件国际化配套
·液压元件采用国际化配套，质量可靠，货源充足，备件易得。
发动机
·搭载着知名品牌之动力，轻松操作作能达到动力之颠峰。采用高压直喷式蜗轮增压，使功率和燃油达到平衡。大功率输出和高效液压系统的完美组合，保障了强劲扭矩。
回转机构
·回转机构采用进口元件，超大回转支承及自动复位机构，做到操作省时、省力。回转平台可360°回转，实现任意角度排渣。
主、辅卷扬
· 主卷扬具有“自由下放”功能，保证钻头钻进速度与卷扬钢丝绳同步，主卷扬在快速释放过程中，具有触底绷紧功能。操作方便自如。
钻杆及钻具
·钻杆为伸缩式结构，其功能是将扭矩和给进加压力传递给下端的钻具，以完成灌注桩成孔作业。徐工使用的钻杆均采用高强合金钢管，内外键条均采用高强耐磨材料，以保证钻进施工中的效率，并且寿命长，可靠性高。
摩阻式钻杆
·摩阻式钻杆适用于普通土层钻进，在较软的地层钻进效率高。内外层键条易脱锁，钻杆提升比较简便。一般由5节钻杆组成，钻孔深度一般较深。摩阻式钻杆靠键条之间的摩擦力进行向下施压，加压力较小，不适宜用于硬地层的钻进。
机锁式钻杆
·机锁式钻杆靠内外层键条加压面向下施压，加压力大，适用于硬地层钻进。钻杆—般不超过4节，钻孔深度在50米以内。机锁式钻杆在提升钻杆前，必须使内外键条脱锁后再提升钻杆，脱锁比较复杂。
·可配置适合于各种工况的钻杆、钻具，满足不同用户的各项要求。
