供应三爪卡盘,液压夹头,机床卡盘,机械卡盘,原装进口卡盘
| 动力类型： | 液压 | 撑紧尺寸范围： | 167（mm） |
| 卡盘直径： | 147-197（mm） | 卡盘孔径： | 33-75（mm） |
| 夹紧尺寸范围： | 167（mm） | 材质： | 高速钢 |
| 是否库存： | 是 | 定心精度： | 0.005（mm） |
| 型号： | JP-05 | 卡盘类型： | 三爪卡盘 |
| 品牌： | 朝铨 | 卡盘结构： | 大通孔卡盘 |
| 适用机床： | 车床 | 是否批发： | 是 |
| 转速RPM： | 8000RPM | 夹头回转缸推力： | 1750kgf |
| 夹爪行程： | 1.1mm |
 |
JP系列精密三爪膜片夹头-NC车床专用
JPL系列精密三爪膜片夹头-研磨机专用
|
||

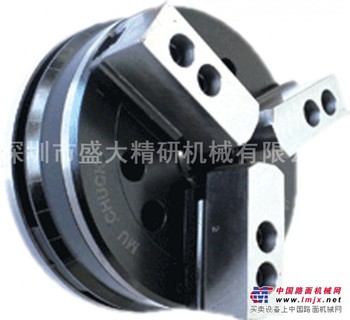

精密三爪膜片夹头简介
精密三爪膜片夹头尺寸及规格 |
|||
|
精密三爪膜片夹头简介
高精密加工的关键来自于高精度的夹头。
朝铨JP/JPL系列精密三爪膜片夹头应用膜片夹盘技术，重复精度高达0.005mm，适合各式精密工件或是薄型工件的精密夹持加工。
市面上常见的油压三爪夹头是由一系列滑块与滑轨所构成，滑动件的制造精度、配合精度、润滑保养、工作磨损等因素都会影响其夹持精度。朝铨的膜片夹盘技术是以金属膜片的弹性变形原理夹持工件物，其特征是均匀且具高重复性，精度在0.005mm以内，工作时无滑动磨损，精度寿命超过3年以上。
JP/JPL精密三爪膜片夹头目前有以下二系列产品
>JP系列精密三爪膜片夹头-NC车床专用 >JPL系列精密三爪膜片夹头-研磨机专用 JP系列精密三爪膜片夹头-NC车床专用是专为数控车床精密车削所设计的高精密夹具，重复精度高达0.005mm。内藏抗离心机构，高转速时夹持力保持稳定不衰减。JP系列膜片夹头的优点除了表现于高重复精度外，其夹持力可以由油压回转缸推力精密微调，适合应用于薄环工件、薄管工件、脆弱工件的夹持加工，可以确保工件不受力变形破坏。
JPL系列研磨床专用精密膜片夹头的重复精度高达0.005mm，可以应用于精密零件与薄型工件的夹持加工。其体积小，重量轻，是专为精密研磨床所设计的高精度夹具。
精密三爪膜片夹头应用范例
各种精密数控车床加工
轴承薄环件
数字相机零件
气动手工具组偏心零件加工
微小引擎的缸套与活塞加工
超薄环形零件，超薄铝管零件
陶瓷零件加工
|
|||
|
精密三爪膜片夹头尺寸及规格
 |
|||
| 型号 |
JP-05
|
JP-06
|
JP-08
|
JP-10
|
JP-06L
|
JP-08L
|
| A | 147mm (5.79") |
182mm (7.17")
|
232mm (9.13") | 267mm (10.51") | 167mm (6.57") |
197mm (7.76")
|
| B | 68mm (2.68") | 88mm (3.46") | 98mm (3.86") | 105mm (4.13") | 65.5mm (2.58") | 71mm (2.80") |
| C (H6) | 110mm (4.33") | 140mm (5.51") | 170mm (6.69") | 220mm (8.66") | 140mm (5.51") | 170mm (6.69") |
| D | 4mm (0.16") | 5mm (0.20") | 5mm (0.20") | 5mm (0.20") | 5mm (0.20") | 5mm (0.20") |
| E | M40 x P1.5 | M55 x P2.0 | M60 x P2.0 | M85 x P2.0 | M55 x P2.0 | M60 x P2.0 |
| F | 33mm (1.30") | 44mm (1.73") | 50mm (1.97") | 75mm (2.95") | 44mm (1.73") |
53mm (2.09")
|
| G | 82.6mm (3.25") | 104.8mm (4.13") | 133.4mm (5.25") | 171.4mm (6.75") | 104.8mm (4.13") | 133.4mm (5.25") |
| H | 14mm (0.55") | 20mm (0.79") | 25mm (0.98") | 30mm (1.18") | 20mm (0.79") | 25mm (0.98") |
| I | 13mm (0.51") | 15.5mm (0.61") | 17mm (0.67") | 17mm (0.67") | 17.5mm (0.69") | 19mm (0.75") |
| J | 10mm (0.39") | 12mm (0.47") | 14mm (0.55") | 16mm (0.63") | 12mm (0.47") | 14mm (0.55") |
| L | 30mm (1.18") | 38mm (1.50") | 42mm (1.65") | 47mm (1.85") | 38mm (1.50") | 42mm (1.65") |
| M | M10 x 3 | M10 x 6 | M12 x 6 | M16 x 6 | M10 x 6 | M12 x 6 |
| N | 136mm (5.35") | 171mm (6.73") | 217mm (8.54") | 256mm (10.08") | 165mm (6.50") | 197mm (7.76") |
| S | 14mm (0.55") | 10mm (0.39") | 12mm (0.47") | - | - | - |
| 转速RPM | 8000 | 7500 | 6500 | 5500 | 600 | 600 |
| 夹爪行程 @回转缸推力 |
1.1mm@1400kgf (0.04"@3080lbf) | 1.5mm@1800kgf (0.06"@3960lbf) | 1.8mm@2800kgf (0.07"@6160lbf) | 2.2mm@3800kgf (0.09"@8360lbf) | 0.6mm@1800kgf (0.02"@3960lbf) | 0.8mm@2800kgf (0.03"@6160lbf) |
| 每爪夹持力@回转缸推力 | 1420kgf@1400kgf (3124lbf@3080lbf) | 2140kgf@1800kgf (4708lbf@3960lbf) | 3203kgf@2800kgf (7047lbf@6160lbf) | 4590kgf@3800kgf (10098lbf@8360lbf) | 1820kgf@1800kgf (4000lbf@3960lbf) | 27230kgf@2800kgf (5990lbf@6160lbf) |
| 允许回转缸推力 | 1750kgf (3850lbf) | 2250kgf (4950lbf) | 3500kgf (7700lbf) | 4750kgf (10450lbf) | 2250kgf (4950lbf) | 3500kgf (7700lbf) |
| 安装兼容性， 相容于 |
Kitagawa B205 | Kitagawa B206 | Kitagawa B208 | Kitagawa B210 | Kitagawa B206 | Kitagawa B208 |
| 夹头净重 | 5.5kg (12.1lbs) | 11kg (24.2lbs) | 20kg (44.0lbs) | 30.5kg (67.1lbs) | 5.5kg (12.1lbs) | 8kg (17.6lbs) |
