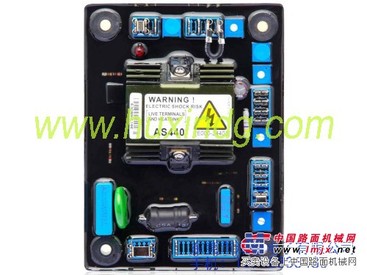

供应调压板 AS440

AS440,斯坦福AVR,斯坦福调压板. 技术参数: 电压建立：当剩磁大于4V25Hz时自动建压输入电源：AC 190~260V 50/60Hz 输出： 电压 90V DC(当输入AC 207V时) 电流 4A(连续) 6A10S(瞬间) 频率补偿：内置发动机转数下降时输出电压随之下降的频率保护电路调 整 率：优于1% SX440 功能特点： 在SX460的基础上增加了并联所需的DR00P调节和外部TRIM调节（外接功率因素控制器LSM206），是目前使用多实用的并联型AVR。 AVR是自动电压调节器是现代发电机不可少的核心部件.发电机主定子通过SX440为励磁机磁场提供电力,AVR是调节励磁电流的控制装置。AVR向来自主定子绕组的电压信号作出反馈,通过控制低功率的励磁机磁场，调节励磁机电枢的整流输出功率,从而达到控制主机磁场电流的要求。 SX440AVR通过感应两相平均电压，确保了电压调整率。除此之外，它还监测发动机的转速，如低于预选转速（Hz）设定，则相应降低输出电压，以防止发动机低速时的过励，缓减加载时的冲击，以减轻发动机的负担. 这是一款并联机组用半波相控电压调整器，主要特点：电压调整率优于1％，可外接电位器对输出电压微调，具低频保护（随着频率的降低励磁电流也降低）并有LED指示频率过低状态，简单的外接电流互感器即可自动调整功率因素，对不同的功率等级发电机有不同的稳定选择和50／60HZ选择等。 　　特点：既可简单的外接电流互感器进行功率因素调整（小范围内），还可以连接并联机组专用功率因素控制器LSM206，实现大范围的自动调整，极大的改善了电损，间接降低了油耗。 一 AVR设定１频率选择端子(Ｆrequency selection terminals) 50ＨＺ运行 连接50-C 60ＨＺ运行 连接60-C ２稳定性选择端子(Ｓtability selection terminals) 90KW以下 连接A-Ｃ 90KW-550KW 连接B-Ｃ 550KW以上 连接B-A 3励磁中断连接(Ｅxcitation lnterruption Link) 励磁断路器闭合。如不安装此可选件，在辅助接线合内连接Ｋ１-Ｋ２（AVR出厂时K1-K2用一导线连接） 4 感应选择 （Sensing selection termunals）连接2-3 连接4-5 连接6-7 二AVR连接 1 P2 P3发电机励磁电力输入（220V） 2 XX X 为AVR励磁电力输出（X为正 XX为负） 3 2 3 为AVR反馈电压输入（220V） 1 2为外接电压微调（无外接微调时连接1 2） 4 S1 S2 为并机电流感应输入 三AVR调整 （出厂时已调整，用户必要时只需作如下调整） 1 电压调整 如输出电压不符，顺时针旋转电压调节电位器，输出电压升高；反之则反。 2 频率设定 将发动机转速调至47HZ，顺时针旋转UFRO电位器，使指示二极管发光，调回发动机转速即可。
