2NPG1010齿辊式破碎机

2NPG1010齿辊式破碎机

价格：

￥

380000元/ 台

共被查看 67 次

更新日期:2016-09-07

有效期至:2016-12-06

产品品牌：

规格型号：2NPG1010

价格：380000元/台

所在地区 : 江苏南通

产品分类 : 复合式破碎机

2NPG1010齿辊式破碎机技术文本
1 总体参数
规格型号  2NPG1010
数量台 1
转子尺寸  Φ1000×1000
破碎物料  镍红土
物料塑性指数  ≤22
水份  ≤25％
进料粒度  ≤300
出料粒度  ≤50(占80%)
生产能力 t/h 60～100
2 主要组成部件
2.1 壳体
材质  钢板焊接件
数量套 1
2.2 辊子
辊子主轴材质  42CrMo
数量根 2
辊皮材质  ZG35SiMn
辊芯材质  ZG270-500
2.3 衬板
材料  16Mn
规格  大小不一
2.4 剔泥齿
材料  42CrMo
数量根 8×2
2.5 驱动装置
传动方式  皮带3X5ZV15J—6350
电动机
型号  BM-280M-8
功率  45kW×2
电压  380V
2.6 液压系统
数量  1套
电动机
型号  BM-100L1-4
功率  2.2kW
电压  380V
2.7 多点干油泵
电动机
型号  Y180-2
功率  0.37kW
电压  380V
2.8 地脚螺栓
数量  1套

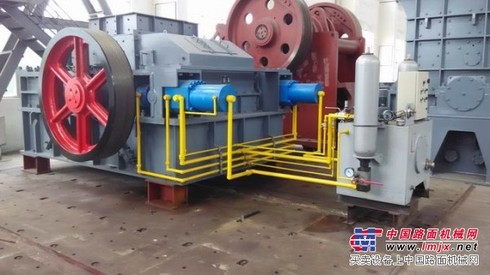

一、2NPG1010齿辊式破碎机的介绍
齿辊破碎机也属于辊式破碎机中的一种，业内也称为切焦机，这里破碎设备又与我们平时所说的对辊破碎机又有一定的区别。主要由传动装置，机架部分，破碎辊，机械弹簧，联动装置组成。
二、2NPG1010齿辊式破碎机主要结构和工作原理
齿辊式破碎机主要采用特殊耐磨齿辊高速旋转对物料进行劈裂破碎(传统齿辊破碎机采用低速挤压破碎)，形成了高生产率的机理。本齿辊式破碎机由传动装置，机架部分，破碎辊，机械弹簧装置，联动机构等组成。齿辊式破碎机破碎能力大，电动机与减速器之间用限距型液力偶合器联接，防止动力过载，传感器过载保护，安全可靠。齿辊间距液压调整，齿辊轴承集中润滑。齿形优化设计，拉剪力选择破碎，高效低耗，出粒均匀。
齿辊破碎机在煤炭，化工，建材，冶金，矿山等行业具有广泛的应用，同时也用于大型煤矿或选煤厂（煤矸石）的破碎。其显著特点是结构简单，维修操作方便，体积小，噪音低，破碎比大，相比于2PGC破碎机生产效率整整提高了将近一倍，经过破碎机设备加工的物料粒度大小可自由调节，粒度均匀，运行平稳，安全可靠。
齿辊辊皮结构图
1、主动齿辊 2、减速机 3、液压联轴器 4、电机 5、电动供油泵 6、被动齿辊
7弓形齿板 8、边齿板 9、边齿板座 10、下机体 11、测速器
电话：13962789726
