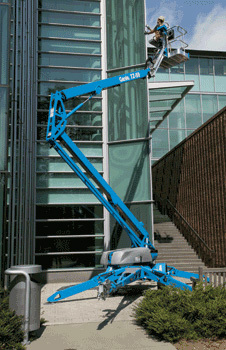

美国吉尼TZTM-50拖车式曲臂型高空作业平台

技术参数

型号		TZTM-50
项目		参数	单位
工作高度*		17.09	m
工作平台高度		15.09	m
入口高度		0.51	m
水平延伸		8.89	m
清除伸展		7.04	m
跨越高度		6.71	m
平台
	长度	0.68	m
	宽度	1.12	m
贮藏
	高度	2.0	m
	长度	7.16	m
	宽度	1.68	m
离地间隙-中心		0.25	m
支腿支点	长度	4.37	m
	宽度	4.37	m
性能
承载能力(ANSI,CSA)
	标准	227	公斤
	旋转平台	227	公斤
承载能力(CE)	标准	200	公斤
	旋转平台	200	公斤
	短臂	1.25	m
短臂工作范围		135°
自动调平工作平台		2.5°标准
旋转工作平台选项		160°液压
交流电线至工作平台		标准
旋转转盘		359°不连续
支腿调平性能		10°
驱动速度		1.37	公里/小时
爬坡能力**		20%
牵引速度		97	公里/小时
牵引重量ANSI,CSA		181	公斤
牵引重量CE		100	公斤
浪涌和停车制动		标准
控制		可变速度系统
轮胎-ANSI,CSA		ST 225/75 R15
轮胎-CE		215 R14C
联接装置		2英寸(5.08厘米)标准联结器
动力
动力源		24伏直流(4个6伏225安时电池)
动力源	驱动选项	24伏直流(4个6伏244安时电池)
	选项	混合直流电/汽油本田5.5马力(4.1千瓦)
燃油箱容量		3.6	升
液压油箱容量		18	升
液压系统容量		30	升
重量***
ANSI,CSA,Australia		1,996	公斤
CE		2,025	公斤

性能特点

极致的延伸能力和工作范围以及业界领先的设计和性能

吉尼拖车配置的高空作业车是能达到高处的设备中一种卓越的价值。 TZ-50提供业界领先的延伸和工作范围及最高的牵引速度。TZ-50还提供许多独特的功能,如液压外伸支架, 自动机器水平调整，和可选的直流/汽油混合引擎。

135度伸缩臂延伸工作范围

4 英尺1 英寸 (1.25米)的伸缩臂允许您将平台定位于水平之上或之下。

方便运输

TZ-50有一个足够的2英尺（50毫米）的球和一个三级栓钩可方便备牵引。有多种栓钩插座供选。吉尼的最大高速牵引速度达到60 英里/小时 (97 公里/小时) ，是业界最高的，可快速运至工作地点。

双导轮

重型导轮可使机器在安装和运输时精确定位。

外伸支架防陷垫

外伸支架防陷垫有效的分散机器重量。无痕迹防陷垫是作为选项。

明白易懂的控制

地面和工作台的控制都非常容易掌握，使用图标来简化操作。

自动调平系统(申请中)

独特的吉尼自动水平系统是“自调平”的，是所有TZ-50型号的标配。提供业界领先的10度的水平调整能力，容许操作者使用液压调整支架 并自动调整机器的水平位置。当操作者同时调整所有四个支架时，可在60秒内完成机器的设置。.

系统可自动调整机器各方向水平位置至1度。斜度传感器将在超过水平2.5度时报警，这项内置误差限度可减少斜度传感器的麻烦，而这种情况在其他的拖车配置的高空作业车上却经常发生。这个特性提高了生产率，并使吉尼TZ-50领先与其他竞争者。

可选件和附件

驾驶和调整选项

驾驶和调整选项提供当机器在最低位置时，在工作台上驾驶TZ-50的功能。同时在贮藏位置时，在工作台上提供支架的展开，收缩调整，以及自动水平调整功能。

混合直流/汽油选项

TZ-50有混合直流/汽油引擎选项，允许机器在异地充电。.

工作台旋转

液压旋转机构允许操作者从各方向水平旋转工作台80度。

标准特性55 英尺6 英寸 (16.92 米) 的工作高度

29 英尺2 英寸 (8.9 米) 的工作延伸

短臂

液压外伸支架

外伸支架互锁

自调平系统

组合栓钩，一个高度可调的带2” 球形接头的栓钩连接器系统

变速控制系统

连接到工作台的交流电源

液压振荡闸

停车闸

斜度报警/传感器

双导轮

计时表

可选件和附件

直流/汽油混合动力

包含大容量电池的驾驶和调整选项

备胎

充电指示

荧光显象管盒

液压旋转工作台

无痕外伸支架防陷垫

操作警告灯组件 (闪光标灯)

工具盒

25/16 英尺 (6 厘米) 球形连接

2 1/2 英尺 (6.35 厘米) I.D. 枢轴环形连接

Ｕ形连接

符合标准

ANSI A92.2

CAN -C225-M88

可选CE标准

AS 1418.10

PB-10-611-03
