  • 小型补偿器 小型补偿器
  • 小型补偿器

小型补偿器

价  格:

面议

共被查看 73

更新日期:2012-07-30

有效期至:2013-01-26

产品品牌:

规格型号:

销售价格:面议

是否原厂:

所在地区 : 河北沧州

产品分类 :

举例:0.6XLB500FB-1500

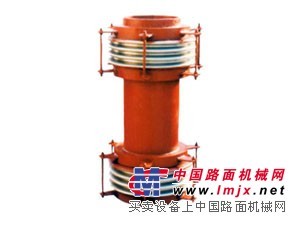

表示公称通径为500mm,工作压力为0.6Mpa,长度为1500mm,不锈钢法兰连接的小拉杆横向波纹管补偿器。

使用说明:

小拉杆横向型波纹补偿器除可以补偿弯曲管道的横向位移和角位移,同时也可以补偿轴向位移。样本中所列的轴向补偿量及横向补偿量(X0Y0 )均单独用作轴向补偿或横向补偿的值,此种情况应分别满足以下关系式:X1Xo Y1Yo

X1Y1为单独用作轴向补偿或横向补偿的实际值

当补偿器同时存在轴向位移和横向位移时,两种补偿量(X1,Y1)的选取应满足下列关系式:

 此时,X1,Y1为同时存在轴向位移及横向位移的实际值。

小拉杆横向波纹补偿器对支座作用力的计算:某碳钢管道,公称通径500mm,工作压力0.6Mpa,介质温度350摄氏度,环境温度-100摄氏度,补偿器安装温度20摄氏度,根据管道布局需安 装一小拉杆横向型波纹补偿器,用以补偿50mm的轴向位移及30mm的横向位移,已知L=50,补偿器疲劳破次数按15000次考虑,试计算支座A的受力。
更多详情请咨询:http://www.btstwl.com   QQ:328969651

免责声明:以上所展示的信息由会员自行提供,内容的真实性、准确性和合法性 由发布会员负责。中国路面机械网对此不承担任何责任。

友情提醒:为规避购买风险,建议您在购买相关产品前务必确认供应商资质(营业执照等证件)及产品质量。我们原则上建议您选择经过中国路面机械网认证的 守信通 会员

泊头市鑫达波纹管销售部

该用户未通过认证

主营产品: 补偿器|橡胶接头|金属软管|防水套管 联系人: 齐洁
资质认证: 邮 件: xdbwgzl8@163.com
开店时间: 电 话: 0317-8289887
所在地: 河北泊头工业区 手 机: 13231718080
