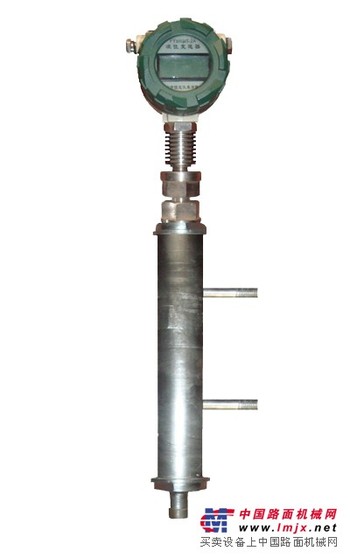

铜塔专用型液位计

一， 概述:铜塔专用型液位计是从设备预留汽、液相孔，外配高压角阀和测量筒的方式安装，适用化肥厂铜塔容器中液位的连续线性测量，可与任何4～20mADC输入的指示仪、记录仪、调节仪及DCS集中控制系统等仪表配接，实现显示、调节及控制。

二，FY2BT铜塔专用型液位计产品特点：传感器采用电容原理，自带高压外测量筒，内用特殊材质，防挂料，性能更好，更可靠，更准确……

三，FY2BT铜塔专用型液位计型号、编制与规格代码：

四，FY2BT铜塔专用型液位计技术参数与订货须知

测量范围：0～3500mm，特殊量程可订做

工作压力：22MPa

被测介质：醋酸铜氨液（铜液）

供电电源：24VDC

输出电流：4～20MADC

设备与液位计安装草图

五，安装调整及注意事项

  首先应根据液位测量范围、压力、比重和防爆标志要求，选择合适的型号，同时选择合适的安装现场，如空间位置、上下装拆方便条件等，准备好连接法兰、连通管、截止阀等。

     在其测量时，我们需要考虑如下问题：

     （1）电极是否能与容器内被测介质始终保持接触；

     （2）仪表是否固定在牢固无振动的地方；

     （3）电极一般采用垂直安装，电极的下端是否低于被测介质的     物位以下（可以根据容器的高度确定所需物位下限值）；

     （4）确定介质的导电性是否属于：A：非导电介质，B导电介质（电 导率为10-5---10-1S/cm）；

     （5）对于非导电介质，确定被测介质相对介电常数εr是否稳定是准确测量的前提；

     （6）介质是否有腐蚀性、粘性物或沉淀物；

     （7）引起测量误差的常见情况：剧烈的波动、拱起的泡沫、高粘性的    介质。

  在易燃易爆场合使用时，电容式智能液位计必须与所规定的安全栅配套使用构成本安防爆系统！

  六，在安装时应注意下面几点：

    1.仪表连线：本仪表采用两线制连接， 电源为24VDC， 输出为

              4～20 mADC，仪表接线端子安装在密封的接线盒内。将

              电源、仪表和负载按串联方式连接，如图4，连接时必须

              注意接线端子上所标的电压，电流方向，红色导线由电

              源正端接仪表的正端子，黑色导线接仪表负端子，另一

              端串上负载接电源负端子。导线连好后，应将接线盒盖

              及出线装置拧紧密封。

    2 . 本质安全型产品安装使用应遵守G B 3 8 3 6 .15 -20 0 0《爆炸性气体环境用电气设备第1 5部分：危险场所电气安装（煤矿除外）》的相关规定。

    3 . 本质安全型产品必须通过安全栅供电，安全栅须取得防爆合格证， 安全栅安装使用应按照其说明书的要求进行。

    4 . 安全栅的防爆标志必须不低于液位计的防爆标志。

    5 . 所配用安全栅参数必须符合本安系统参数匹配原则：

       U o≤U i、I o≤I i、P o≤P i、C o≥C c +C i和L o≥L c +L i

       U o、I o：安全栅的输出电压和电流。

       U i、I i：液位计的输入电压和电流

       C c、L c：安全栅到液位计之间的连接电缆允许总的分布电容和电感。

       C o、L o：安全栅允许的外部电容和电感。

       C i、L i：液位计的外部电容和电感。

       P O：安全栅的输出功率。

       Pi：液位计的输入功率。
