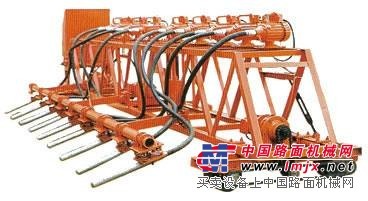

供应HZP型混凝土排式振捣机

振动棒深度:300mm
行走电机总功率:4.4kw
振动棒单机功率:1.1kw
排插提升器功率:2.2kw
行进速度:5.5m/min   振捣宽度≤8m     电机   铜线电机

本机型适用于公路、广场、机场道路、码头等水泥路面有快速振捣提高密实度优点.

一 用途特性

HZP型混凝土排式振捣机,该产品广泛用与各类公路、市政道路、广场、机场跑道等混凝土工程施工中的深层振捣以提高密实度.

                     该产品具有以下特性：

1、排式振捣机为自动行走设计、降低工人的劳动强度,提高施工效率.

2、排式振捣机可实施对混凝土深层振捣提高密度.

3、该设计可调整辊轮间的宽度,路面幅从3.5到8m任意调整,提高施工的适应性.

4、该设计具有独特的排振杆自如升降系统,振捣深度可自如操作,转移工地时排振杆可提起.

二、设备主要结构

HZP型混凝土路面排式振捣机,结构主要由机架、行走机构、排阵杆、升降机构,插入式振动器、电气控制箱等部分组成.

        三、主要技术参数

机架 5500   mm     振捣厚度300mm   振捣宽度≤8m

工作宽度    3－8m

振捣厚度     300mm

行走速度    1.2 m／min

总功率       13KW

外形尺寸    L×2100×1300mm

          四、设备的使用

1、使用前的准备工作

①、检查电机电源线,接地线是否可靠.

②、检查各连接螺栓是否松动

③、检查电器控制系统是否灵敏可靠

④、检查所有润滑点如轴承链条销轴等处添加适量润滑油保证良好润滑

⑤、钢模板应支撑牢固,并保持其表面平整,在同一平面内.

     2、施工作业

①、将机器运至施工现场,四个行走辊放在模板上.

②、接通电源,先空载运行启动每一根振动棒使其运行正常.

③、缓慢降下排阵杆,使振动棒没入混凝土适当深度,然后启动行走系统,向前行走.工作时严禁后退     后退时应提起排振杆.

五、维护与保养

①、每班施工结束时,应对粘附于辊筒上、排振杆、振动棒上的混凝土清理干净,以防凝固上影响下次作业.

②、各轴承部位每周加润滑脂一次,各链条处也应该常加润滑油以保持良好润滑,同时应注意避免将沙子等杂物弄到链条上,以防链条过早损坏.

③、一般一个月或每期工程结束,应对整机进行全面检查和保养一次.

④、应经常注意三角带、链条的 松紧程度,过松时应及时调整,各紧固螺栓也 应经常检查以防松动.

⑤、长时间停机不用时,应将机器停放在防雨防晒干燥的地方.

七、易损部件         安装部位

三角带 A    4根    左右电机行走减速机

三角带 A    2根      电机升降器减速机

链条    12A-1  2条    行走减速机过桥链轮

链条   12A-1  4条     行走轮链条

轴承  P208   8个      行走辊轴承盒

振动棒  50×1.5m  10个 排振

电器开关
