*液压夹紧
*液压变速
*液压预选
*机械电气双重保险
主要级数参数 |
Z3080x25 |
钻孔直径 |
80 |
主轴端面至工作台面距离 |
550-1600 |
主轴中心至立柱母线距离 |
500-2500 |
主轴行程 |
400 |
主轴锥度 |
6 |
主轴转速范围 |
20-1600 |
主轴转速级数 |
16 |
主轴进给量范围 |
0.04-3.2 |
主轴进给量级数 |
16 |
摇臂回转角度 |
360 |
主电机功率 |
7.5 |
升降电机功率 |
1.5 |
机床重量 |
11000 |
外形尺寸 |
3600x1450x3300 |

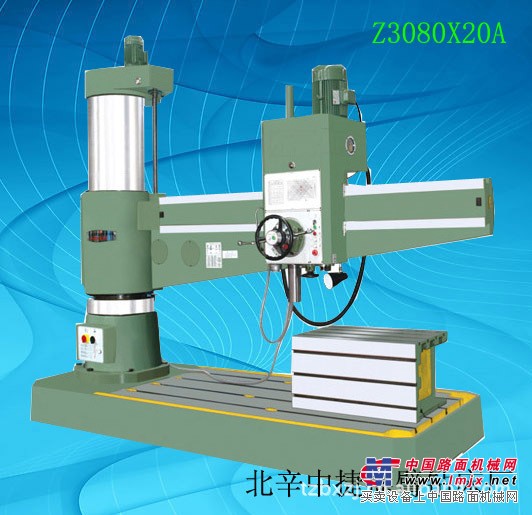

Z3080×20A摇臂钻产品详细信息 |
※液压夹紧 |
主要级数参数 |
Z3080X20 |
钻孔直径 |
80 |
主轴端面至工作台距离 |
550-1600 |
主轴中心至立柱母线距离 |
450-2000 |
主轴锥孔 |
6 |
主轴行程 |
400 |
主轴转速范围 |
20-1600 |
主轴转速级数 |
16 |
主轴进给量范围 |
0.04-3.2 |
主轴进给量级数 |
16 |
摇臂回转角度 |
360 |
主电机功率 |
7.5 |
升降电机功率 |
1.5 |
机床重量 |
7500 |
外形尺寸 |
2980x1250x3300 |
液压摇臂钻立柱夹不紧故障及排除
原因分析:弹簧3上的螺钉调的太多,使立柱抬得太多,菱形块夹紧机构不能是内外立柱结合的锥面压紧;调整螺母6调的不适当,使杠杆13与壳体之间产生间隙;液压系统中的压力油太小,不能推动油缸立的活塞,是菱形块不能处于夹紧的位置。
排除方法:重新调整弹簧板上的螺钉,但要保证摇臂松开时的作用力,再调整柱顶上的螺母使其夹紧力达到1568N(在摇臂末端的推力)再用螺钉锁紧螺母;如果立柱松开时较轻,要调整螺母6,减少杠杆与壳体间的间隙,再将其上面的螺母7中的4个螺钉紧固;调整液压系统中的压力油保证在245-291x10000pa或更换油池中的机油。
备注:螺钉、螺母见使用说明书标注
