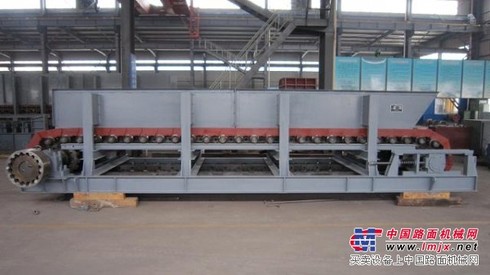

供应板式喂料机

设备名称：   WBL中型板式喂料机               数量：1台
内     容 单 位 参   数 备注
性能参数 规格  WBL1000×5000
 槽板宽 mm  1000
 中心距 mm 5000
 输送物料  石灰石等
 输送物料粒度 mm ≤500
 输送量 t/h ~100
 输送倾角 ° 0
 输送速度 m/s ~0.96
 合金结构钢链节距 mm 250
 减速机  BWV4527-391-7.5
 速比 i 391
 电动机  YVF2-132M-4-7.5 变频电机
 功率 kw 7.5
板式喂料机产品结构及技术特点
　　板式喂料机主要由驱动装置、主轴装置、拉紧装置、链板装置、机架及支撑装置等部件组成。在恶劣环境下具有适应性强、耐磨损、使用寿命长等特点。
　　1 板式喂料机驱动装置：是由变频专用电动机、DFY系列减速机等部件组成。其特点是悬挂无基础，该装置可与受料设备实行联锁，使喂料量始终满足受料设备的要求。
　　2 板式喂料机主轴装置：该装置主要由轴、链轮、支承辊等件组成。两端支撑为滚动轴承，主轴与减速器、空心轴套装在一起，通过锁紧盘将其二者连接到一起，达到传递扭矩的要求，结构紧凑。
　　3 板式喂料机拉紧装置：该装置为螺旋拉杆式，通过调整两端拉紧螺杆，使两条链的张力均匀，螺旋杆尾端安装有橡胶弹簧，缓冲物料对链板的冲击力，增加链条及槽板的使用寿命。拉紧装置上的支承轮可起导程作用，保证链条正常运行，达到输送物料之目的。
　　4 板式喂料机链板装置：该装置主要由坦克链、承料槽板等件组成，各槽板之间为圆弧搭接以防漏料。链条由专业厂家生产，节距积累误差小、运动平稳、无需润滑。槽板为16Mn组焊而成，强度高耐磨损。
　　5 板式喂料机支重轮装置：其功能主要是支承链板装置、防止物料冲击、避免链板产生变形。该装置分长辊和短辊两种，长辊为无缝钢管、短辊为锻造合金钢通过表面淬火提高使用寿命。
　　6 板式喂料机机架：其结构形式为工字梁，通过各种型钢焊接而成，刚性好、强度高。
　　7 调速：板式喂料机驱动方式是变频调速。变频调速是当前使用较多、性能较为可靠的一种驱动方式，其性价比也比较合理。
