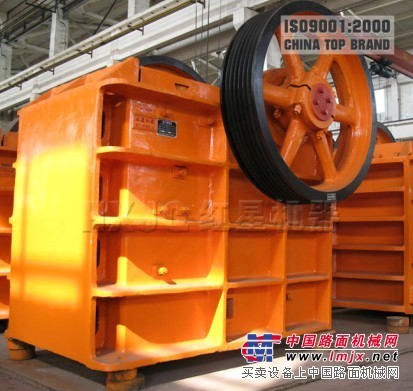

鄂式破碎机的的工作原理
鄂式破碎机有定颚和动颚,定颚固定在机架的前壁上,动颚则悬挂在心轴上。当偏心轴旋转时,带动连杆作上下往复运动,从而使两块推力板亦随之作往复运动,通过推力板的作用,推动悬挂在心轴上的动颚作左右往复运动。当动颚摆向定颚时,落在颚腔的物料主要受到颚板的挤压作用而粉碎。当动颚摆离定颚时,已被粉碎的物料在重力作用下,经颚腔下部的出料口自由卸出。因而颚式破碎机的工作是间歇性的,粉碎和卸料过程在颚腔内交替进行。这种破碎机工作时,动颚上各点均以悬挂轴为中心,单纯作圆弧摆动。由于运动轨迹比较简单,故称为简单摆动型颚式破碎机,简称简摆型颚式破碎机。
由于动颚作弧线摆动,摆动的距离上面小、下面大,以动颚底部(即出料口处)为。分析动颚的运动轨迹可知,颚板上部(进料口处)的水平位移和垂直位移,都只有下部的1/2左右(见上结构图)。进料口处动颚的摆动距离小是不利于对喂入颚腔的大块物料的夹持和破碎的,因而不能向摆幅较大、破碎作用较强的颚腔底部供应充分的物料,限制了破碎机生产能力的提高。根据动颚的运动轨迹,其行程在动颚的下部,而且卸料口宽度在破碎机运转中是变动的,因此破碎的物料粒度不均匀。由于简摆型颚式破碎机动颚垂直位移小,破碎时过粉碎现象少,物料对颚板的磨损小。wzp
