珠海镇流器老化线厂家定做

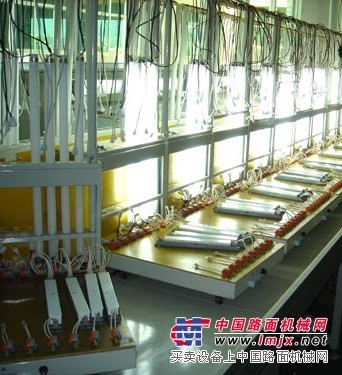

多功能镇流器环形老化线
一、老化线规 格:L15000×W1650×H740mm
二、结构形式:采用链条输送,平面小台车式载放,变频调速。主要由:基本线体、导电轨、载物小台车、电器控制等部分组成。线体环长L=30000mm,其中用于员工装取工业区段L=3000mm。
老化线http://www.dgyingshun.com
三、功能特点:
a) 在常温和高温环境中,在不同恒值电压、峰值交替变化电压、恒值节拍冲击电压下, 实现对电子镇流器的系统老化检测。
b) 此线为360℃平行循环式老化,具备节拍漫流检测功能、冲击检测功能,高温高压老化检测等。采用独立电器控制柜进口5.7寸信捷牌触摸屏及32点信捷牌PLC控制系统,电压、节拍调校安全、方便。(电器配件表参考附表)
4、 老化线制作说明:
1、动 力:采用康沃2.2KW变频器调速,台湾立大2.2KW电机,100型1:250嘉诚牌减速机,线速度为0—3m/min可调(可设定为二十分钟或半小时老化一周)。
2、机 架:采用专用40×40×1.5mm方管组焊制作,支脚为可调镀锌脚杯。两侧线体护边采用规格为25mm×130mm铝型材制作沿线体全线铺设。
3、机架封板:烘干线采用1.5mm厚的A3板折边成型制作。
4、 载管台车:采用1.5mm厚的A3板制作,规格420mm×600㎜×350mm,全线共60个台车,①环型管16台,可老化22W、32W、55W,每 个台车可老化环型管18支。②排管12台,每台可老化排管18支。③H管4台,每台可老化14支。④2D管6台,每台可老化14支。⑤一拖二环型管6台, 每台老化12支。⑥变压器16台,每台可老化18个。
5、台车配置:为接触性可靠的紫铜滑块,固定在载管小台车上。每台小车上两套,即零、火线。每台车配有高灵敏度短路器和过载熔断器。每台小车底部配四个耐高温万向轮,小车一侧挂于牵引链条的销轴上,随链条在线体托板上运行。
6、输送链条:采用C2062t=38.1滚子长肖轴链条。全线长28米链条,轨道采用10mm×10mm方钢+40mm×40㎜×3.0mm国际角钢组焊制作,保证运行顺畅及减少运行噪音。
7、导电配置:采用紫铜导电滑块和不锈钢导电轨方式,线体中间设置有两路导电槽,导电轨为不锈钢制作。
8、老化电压:低压区:15KWO-250V 自藕式调压器1个
常压区:15KWO-300V 自藕式调压器1个
高压区:15KWO-300V 自藕式调压器2个
漫游冲击区:15KWO-300V 自藕式调压器2个
共6个调压器,因变压器实际功率比较大,双边各一段取放电子镇流器的无电压区。方便工人装取操作。
10、急停保护:全线头尾各配有一套安全急停开关,声光报警器一套,以应急防止意外。
12、线体颜色:表面电脑白色喷塑。
