CFG625长螺旋钻机可打深25米

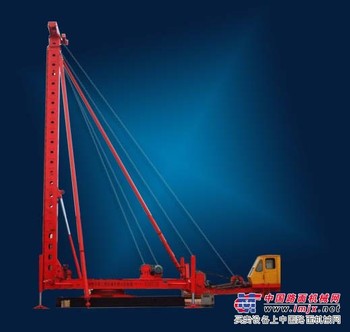

CFG625长螺旋钻机

1桩机组成

该机包括液压步履桩架和钻进系统两部分。桩架采用液压步履式底盘，自动化程度高，可自行行走及回转，设有液压支腿以辅助行走及回转并增加施工时的整机稳定性。桩架设计有拖行装置，可整机进行转运。立柱为可折叠式箱型立柱，法兰连接方式，由液压缸控制其起降。钻进系统包括动力头与钻具，动力头的输出轴与螺旋钻具为中空式，桩机采用长螺旋成孔，可通过钻杆中心管将混凝土{或泥浆]进行泵送混凝土ＣＦＧ桩施工，即能钻孔成孔一机一次完成，也可用于干法成孔、注浆置换改变钻具后还可采取深层搅拌等多种工法进行施工。

2结构及工作原理

该机液压步履桩架主要由顶部滑轮组、立柱、斜撑、底盘、行走机构、回转机构、卷扬机构、操纵室、液压系统、电气系统及拖行机械组成．

2-1立柱为折叠式，采用箱形截面结构型式，法兰连接方式。立柱两侧配有圆形滑道作为动力头、钻杆上下运动的导向和抗扭。此种钻机配备的箱形可折叠式立柱利用液压缸进行起降，方便快捷，运输时也不需拆卸。立柱下部与上盘铰接，中后部与斜撑铰接，立柱顶部有滑轮组，用来完成对动力头、钢筋笼和注浆导管等的起降。动力头可沿滑道上下滑动托运时拆卸。

行走机构

2-2行走机构为液压步履式。前进时四个支腿液压缸支地，下盘离地通过液压系统驱动行走油缸实现钻机履靴前行，然后收起支腿，通过液压缸收缩拉动底盘前行，经过如此反复操作实现钻机前行。

2-3 回转机构

回转机构由中速液压马达通过一级行星减速器带动，在四个支腿液压缸的配合下，可使桩机实现回转。由于液压马达具有功率稳定、运转平稳、转动惯性小和启动效率高等特点，因而桩机具有回转平稳、无冲击、无振动、整机的稳定性良好及使用寿命长的优点。

3 拖行装置

 支腿液压缸支地，支起底盘可以方便快捷地安装和拆卸拖行装置。拖行装置主要由８个轮胎组成，由于桩架设计有拖行装置，因而运输时不须整机拆卸，只把部分组件（主要包括动力头、斜撑、钻头、钻杆、滑动支架、立柱顶部滑轮组）解体即符合公路运输要求。

4 动力头采用三环减速机构，此种减速机构已是相当成熟的产品。大中心孔的减速机，成载过载能力高、结构紧凑、噪音小、寿命长，是目前国内钻机理想的动力装置。它有两个风冷电机、减速器、弯头、排气装置、提升架和滑快组成。工作时两个电机通过

    联轴器带动减速器的高速旋转，将动力低速轴，低速轴通过法兰带动钻杆、钻头作旋转运动。

5 操纵室

  操纵室位于钻机前部立柱下方，铁壳结构，三面开窗，可保证视野开阔，安全舒适。钻机是由电液联合控制，所有操纵电钮及手柄都置于操纵室前方的控制面板上，操作方便快捷

CFG25-600主要技术参数：

型号：CFG25-600

动力头功率：55KW×2

钻孔深度：25m

钻孔直径：Φ600mm

钻杆转速：21r/min

输出扭矩：48KN.m

许用拔钻力：450KN

行走步距：1.5m

回转角度：360°

履靴接地比压 ：50KN/m2

液压系统工作压力：16MPa

工作状态地面允许坡度：2°

移位方式：液压步履式

外型尺寸

工作状态：（长宽高）13.5×5.8×32.3m

运输状态：（长宽高）18.8×2.5×3.45m

整机重量：48T
