组合垫片密封垫片

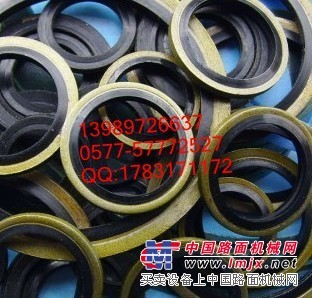

组合垫片

一．(组合密封垫圈）由橡胶圈和金属环整体粘合硫化而成，是用来密封螺纹和法兰连接的密封圆环，圆环包括一个金属环和一个橡胶密封垫。金属环防锈处理，橡胶圈一般采用耐油丁腈胶或氟橡胶。组合垫有公制和英制两种尺寸，有标准JB982-77规定组合垫的金属垫加橡胶的组合形式。组合垫圈供螺纹管接头及螺塞密封用，它一般和卡套式管接头一起使用，用来堵油口，主要用于液压阀管接头螺纹连接处的端面静密封，适用英国、美国标准英制螺纹和法国、德国标准公制螺纹连接处的端面静密封等。组合垫圈根据结构形式可分为A型、B型；根据包胶的不同可分为全包、半包。 　　组合垫广泛使用于以油为介质的管路系统中，供焊接，卡套，扩大管接头，螺塞及机械装置的压力系统的端面静密封。 　　

二、组合垫构造尺寸及参数

　　组合垫结构简图如下：

组合垫构造示意图

　　组合垫，d=Φ8表示公称直径为8mm。允许直径公差：±0.12-0.20。允许用工作压力400Kg/cm2(39.2MPa），工作温度在-25-80℃间。 　　组合垫应用示意图如下：　　

组合垫应用
