矿用隔爆兼本安型可编程控制器

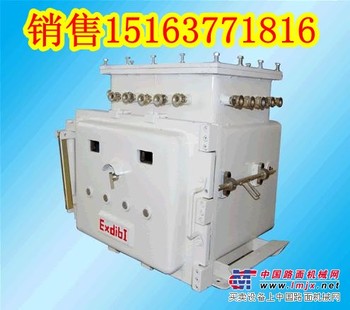

KXJ140（50）/127（660）矿用隔爆兼本安型可编程控制器

是一种适用于煤矿井下单机自动化的控制设备，它具有较强的适用性、可扩展性、高可靠性和强大的通讯能力等特点。其逻辑控制方式可通过软件的编程来实现，使复杂的控制逻辑变得简单易行。控制箱内部的输入和输出电路有可靠的隔离措施，可靠的电气保护和安全保护，从而确保控制器的可靠运行和操作人员的人身安全。

该控制箱采用模块化设计，配置灵活；汉字显示，信息直观；便于现场调试；使用和维护简单。

1．可靠性高、适用性与扩展性强

该装置以高性能的PLC（TWIDO PLC）为处理器、工业化的隔离端子、保护齐备的本安电源与非安电源、通讯接口高速光电隔离，保障本控制箱工作稳定可靠。本控制箱能完成多种传感器工作状态的监测、被控设备的起停控制、通讯、现场管理、集中监控等。配置不同的模块，可以适应用户的不同需求。

2．控制方式灵活

能通过多种方式对被控设备进行操作与控制。在没有操作台和上位机的情况下，操作装置面板上的按钮就可以对设备进行操作，实现对被控设备的控制。

3．输入输出接口丰富，形式多样

具有齐全的〈 i 〉-〈 d 〉、〈  d 〉-〈 i 〉隔离端子（能实现5V，12V本质安全型和24V非本质安全型电压或无电位触点信号的输入），精确的频率量检测电路，多种模拟量输入输出接口。

KXJ140（50）/127（660）矿用隔爆兼本安型可编程控制器

4．汉字文本显示器显示

显示界面采用工业文本显示器，性能可靠，功能强大，简单易用，内容修改非常方便。被控设备的工况状态、故障位置与故障性质等都能采用汉字、符号或图表的形式在文本显示器上显示，信息直观，查找方便。

5．通讯距离远，抗干扰能力强

通讯接口采用通讯远程驱动模块与外部设备通讯，采用了高速光电隔离与电源隔离等技术，大大提高了通讯的抗干扰能力和安全性能，通讯距离也大大加强（不小于8KM），通过 MODBUS协议或远程连接协议可与矿井监控系统、计算机网络汇接，方便纳入矿、局的通讯网络。

6．体积小、重量轻

本装置的机心电路采用模块化设计，结构紧凑， 占用空间小，所以整个装置体积和重量比较小，与同性能的控制箱相比不到它们的一半。安装、运输非常方便。

7．维修、维护方便

本装置采用快开门结构，开箱方便；机心采用抽拉式结构，维修、维护时把机心拉出，直接更换故障模块即可。

本安开关量输入：16点  无电位接点输入（可扩展）

非安开关量输入：5点   无电位接点输入（可扩展）

本安开关量输出：2点   常开接点输出 （可扩展）   接点容量：DC30V/1A或 AC250V/1A （阻性负载）

非安开关量输出：6点    常开接点输出 （可扩展）   接点容量：DC30V/5A或 AC250V/5A （阻性负载）

非安门体按钮输入：6点   无电位接点输入

非安模拟量输入：2路  信号制式：1路0~10V信号，1路4~20mA信号（可扩展）

非安模拟量输出：1路  信号制式：0~10V或4~20mA（可扩展）

本安频率量输入：1路200—1000Hz，高电平不小于3.5V，低电平不大于1V，脉宽不小于30%。（可再扩展1路）

KXJ140（50）/127（660）矿用隔爆兼本安型可编程控制器
