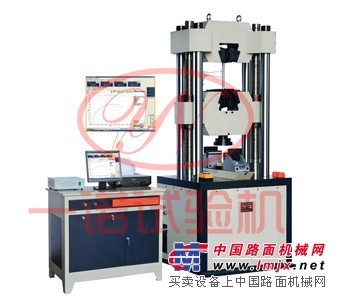

WAW-D系列微机控制电液伺服试验机

WAW-D系列微机控制电液伺服试验机
一、主要用途：

WAW-D系列微机控制电子试验机采用油缸下置式、四立柱主机，主要用于金属、非金属的拉伸、压缩、弯曲和剪切试验。适用于冶金、建筑、轻工、航空、航天、材料、大专院校、科研单位等领域。试验操作和数据处理符合GB228-2002《室温材料 金属拉伸试验方法》的要求。
二、性能特点：
1主机：
1.1主机采用油缸下置式，拉伸空间位于主机的上方，压缩、弯曲试验空间位于主机下横梁和工作台之间。
1.2坚固的四立柱两丝杠结构设计，整机稳定性极强。
1.3移动横梁设计有独特的消除间隙机构，避免了B型机横梁受力后窜动所带来的试验误差。
1.4钳口与钳口夹板间设有10mm的滑板，有效的延长了钳口夹板的使用寿命。
1.5试验空间可根据试样的长度分三段调整，处适用于高温炉等外设设备的使用。
1.6油缸采用间隙密封，即提高了测量精度又增加了使用寿命。
2传动系统：下横梁升降采用电机、摆线针轮减速机、链轮、螺母丝杠副传动，实现拉伸、压缩空间的调整。
3液压系统（琴台式油源）
3.1采用进口高压齿轮泵噪音低、压力平稳。
3.2动力系统与操作台一体化设计，便于操作，节省实验空间。
3.3表面经喷塑处理，外形美观。
4控制系统
4.1实现了试验力、试样变形、横梁位移和试验进程的四种闭环控制；
4.2数据采集系统由4路高精准32位A/D转换通道组成。分辨率达1/500000，全程不分档；
4.3选用BB、AD、Xilinx等原装集成器件，全数字化设计；
4.4符合PCI总线标准，微机自动识别和安装，做到“即插即测”；
4.5电子测量系统无电位器等模拟元件，保证互换性，方便维修更换。
三、技术参数：
