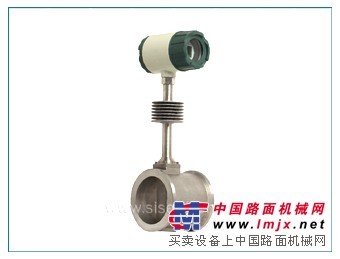

供应涡街流量计

  1

 涡街流量计是一种测量精度高，安装简单，维护量小，用途广泛的计量仪表，目前广泛用于石油

 化工，冶金，纺织，城市建设，能源等行业。

2

 涡街流量计的传感器输出频率信号，它通常与计算机或流量积算仪组成流量测量系统。

3

 涡街流量计的变送器输出与体积流量成正比的4-20mA标准信号，它通常与计算机组成流量测量系

 统或其它流量积算仪表组成涡街流量计

4

 涡街流量计的传感器/变送器安装于管道上，流量积算仪或计算机安装于控制室并向涡街流量传感

 器/变送器提供电源，两者之间用屏蔽电缆连接。

5

 分体型涡街流量计的电路部分与表体分离。电路部分安装在环境良好，检测方便的位置，其与表体

 之间在出厂时已用≤10m的专用电缆连接。

  1

 介质通用性好，可测量蒸汽、气体和液体。

2

 蒸汽：饱和蒸汽和过热蒸汽。

3

 气体：空气、氧气、氮气、天然气、液化气、氨气、氯气、烷、烯、烃等各种气体。

4

 液体：水、软化水、汽油、煤油、柴油、液化石油、液氨、光气、烷、烯、醇、醛等各种化工液

 体。

5

 智能一体化设计，能现场显示瞬时流量和累积流量及仪表系数。

6

 微功耗双电源设计，内部参数保存。

7

 涡街流量计的检测探头采用优化组合结构和特殊工艺技术封装，抗振性能优越。

8

 压电元件是镶嵌在探头体内，内部无填充料，性能稳定可靠。

9

 涡街流量计的检测元件不接触介质，无可动件，压力损失小，使用寿命长。

口径（标准订货)

 对夹式：DN15~DN300

 法兰式：DN15~DN600

 特殊口径可协议供货

连接方式

连接标准

 夹持型，配对法兰 GB9119-2000（标准）

公称压力（MPa）

 液体 ：1.6   2.0   2.5   4.0   5.0    6.3    10.0MPa

 气体及蒸汽：1.6   2.0   2.5   4.0    5.0MPa

介质温度（℃）

 -40～80℃   -40～150℃   -40～300℃

准确度

 1.5%

本体、漩涡发生体

的材质

 304（标准供货）、316L、哈氏合金C、哈氏合金B      其他材料协议供货

流速范围（m/s）

  液体：0.4～4   气体：4～40   蒸汽：3～70

输出信号

 1) 无当地显示频率信号：高电平≥8V，低电平＜0.5V，方波、脉冲占空比1：1

 2) 标准电流信号：与流量成比例的4-20mA标准电流信号

 3) 就地显示瞬时流量，累积流量，同时输出流量成比例的4-20mA标准电流信号

     和脉冲频率信号

供电电源

 三线制脉冲输出：12-24VDC（电压脉冲型）

 二线制电流输出：15-24VDC（标准电流输出、当地显示）

 电池供电：锂电池3.6V

防护等级

 IP65用于室内外安装       IP68

环境条件

 环境温度：-30～65（℃）

 相对湿度：5～ 90（%）

 大气压力：86～106（KPa）
