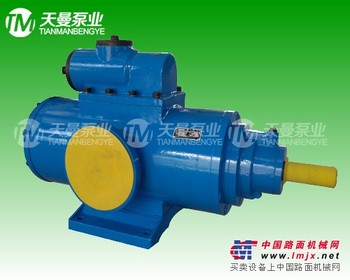

供应SNH2200R46U8W23三螺杆泵

SN2200三螺杆泵用途及应用

黏度为1.2－100oE（3.0－760cst），高粘度液体也可以通过加温、降粘后输送。其温度一般不超过150oC，流量范围3.32L/min－10000L/min（0.2m3/h-590m3/h）。部分特殊产品工作压力可以达到16-21Mpa。

SN2200三螺杆泵输送介质

1润滑性介质

润滑油、液压油、密封油、机械油、齿轮油、蜡油、黄油等。

2低润滑性介质

轻柴油、轻质燃油、煤焦油、油浆、乳化液、切削液、乳胶液等

3粘性介质

高分子聚合物、合成纤维聚合物、环氧树脂、人造纤维聚脂、聚酯等

4其他

气液混输、氯化钙销化漆等

SN2200三螺杆泵特点

结构简单，体积小，安装形式多样，可满足用户的不同需求。

介质直线输送，泵内流速均匀连续，流量稳定，无搅拌，压力脉动小

震动小，噪音低。

无机械接触，磨损小，使用寿命长

精度高，泵排空能力强，泵自吸能力好

能耗低，容积效率高

SN2200三螺杆泵安装方式

泵共有六种安装方式：卧式（H）、法兰式（F）、立式（S）、悬挂式（X）、浸没式（J）、插装式（E）,由于泵均由附件（轴承体、密封压盖、后盖等）和基础件（泵体、泵套、螺杆）组成，只需通过改变附件的配置,就可实现不同的安装方式。

SN2200三螺杆泵密封型式

泵密封采用机械密封与填料密封，其中机械密封动环、静环材料主要采用两种方式配对

1. 硬质合金对硬质合金

2. 硬质合金对石墨

SN2200三螺杆泵结构特征

SN2200三螺杆泵采用单吸低压平衡结构，泵有螺杆1付（1主2从），泵套1只，机械密封1套，滚动轴承1只，滑动轴承3只。主动螺杆由滚动轴承与滑动轴承定位，从动螺杆由滑动轴承一头定位。工作时，主从螺杆、螺杆与泵套理论上互不接触，故噪音低，使用寿命长。

SN2200三螺杆泵结构特征

1.SN2200三螺杆泵采用单吸低压平衡结构.

2.泵有螺杆1付（1主2从），泵套、机械密封、滚动轴各1套，滑动轴承3只。

3.主动螺杆两头定位，从动螺杆一头定位。

4.螺杆与螺杆，螺杆与泵套运行时理论上互不接触，故输送介质干净，润滑性   好，螺杆泵的使用寿命非常长。

 SNS2200三螺杆泵密封及材料

1.密封

密封一般采用机械密封，根据输送介质特性有时需采用填料密封。

2.材料

 螺杆采用40Cr或38GrMoAl,泵套按以下原则选用

（1）根据介质分类

润滑油、液压油等泵套用球墨铸铁

柴油、重油、渣油、原油等泵套用锡青铜

植物油、或含酸含碱等腐蚀性液体，采用不锈钢材料。

（2）根据压力分类

 低压泵套用球墨铸铁

 中高压泵套用锡青铜或巴氏合金

SN2200三螺杆泵应用

1、作为沥青泵、输送泵、增压、点火泵用于公路建材行业。

2、作为燃油泵、喷油泵、点火油泵及输送泵用于供热设备。

3、作为液压泵、润滑泵用于钢铁冶金行业

4、作为输送、增压、燃油喷射及液压润滑泵用于船舶行业。

5、作为装载泵、输送泵用于石油化工

6、作为冷却、冲洗、润滑泵用于机械工业二十四小时的全天候服务
