品牌:郑州长城重工 | 型号:3016 | 适用物料:矿石 |
应用领域:粉碎 磨粉 破碎 石料加工 | 生产能力:据型号而定(kg/h) | 主轴转速:参见说明书(r/min) |
进料粒度≤:15--20(mm) | 电机功率:据型号而定(KW) | 出料粒度:0.613(mm) |
外形尺寸:据型号而定(m) | 重量:参见说明书(kg) | 粉碎程度:细磨机 |
物料含水量:6% | 原理:气流粉碎机 | 物料硬度:7级以下 |
一、磨粉机的用途
本磨粉机主 要适用于冶金、建材、化工、矿山等矿产物料的粉磨设备。粉磨范围为:石英、长石、瓷土、陶土、膨润土、方解石、滑石、重晶石、萤石、粘土、白泥、 石膏等硬度在莫氏七级以下湿度在6%以下的各种非易燃易爆矿产物料。摆式磨粉机磨制成品粒度范围(0.125~0.044毫米等于是100目~325目) 按不同要求进行调节。
二、工作原理、整机结构特征

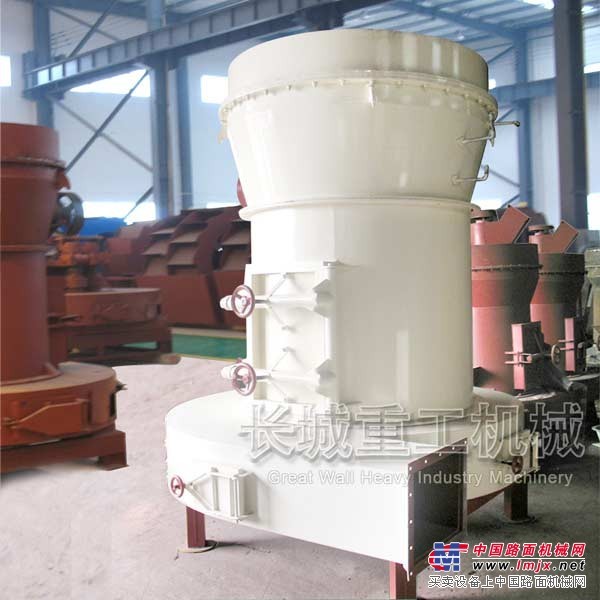

R型磨粉机整机结构是由主机、分析机、管道装置、鼓风机、颚式破碎机、畚斗提升机、电磁振动给料机、电机及电控装置等组成(详见磨粉机总图1)
工作原理:
磨 粉机整机工作过程(粉磨物料过程):大块状物料经颚式破碎机破碎到所需粒度后,由提升机将物料送至储料斗,再经振动给料机将料均匀定量连续地送入主机磨室 内进行研磨,粉磨后的粉子被风机气流带走,经分析机进行分级,符合细度的粉子随气流经管道进入大旋风收集器内,进行分离收集,再经出粉管排出即为成品粉 子。气流再由大旋风收集器上端回风管吸入鼓风机。本机整个气流系统是密闭循环的,并且是在正负压状态下循环流动的。
在 磨室内因被磨物料中有一定的含水量,研磨时产生热量导致磨室内气体蒸发改变了气流量,以及整机各管道接合处不密封,外界气体被吸入,使循环气流风量增加, 为此通过调正风机和主机间的余风管来达到气流的平衡,并将多余的气体导入小旋风收集器内,把余气带入的细粉子收集下来,余气再由小旋风收集器上段排气 管排入大气中,或导入收尘器内使排空气净化。
主 机工作过程是通过传动装置带动中心轴转动,轴的上端边接着梅花架,架上装有磨辊装置并形成摆动支点,其不仅围绕中心回转,同时磨辊围绕着磨环公转的同时, 磨辊本身因磨擦作用而自转。梅花架下端装有铲刀系统,其位置处于磨辊下端,铲成与磨辊同转过程中把物料铲抛喂入磨环之间,形成垫料层,该料层受磨辊旋转产 生向外的离心力(即挤压力)将物料碾碎,即由此而达到制粉目的。
