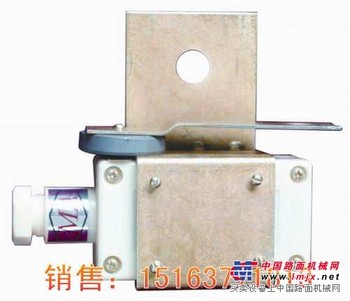

供应GSH5速度传感器



产品名称:速度传感器
产品类别:本质安全型
产品型号:GSH5
产品说明:工作电压：DC12V  电流≤80mA;
        GSH5型速度传感器主要用于对煤矿井下上运或下运胶带运输机因皮带打滑（失速）或超速时，对皮带机进行监控和保护。将磁钢固定到从动轮端面，将速度传感器固定到机架上，感应端靠近磁钢。皮带机正常运转后，按下标定按钮即可。





将磁钢按装在皮带机从动轮的端面，随从动轮旋转，当速度传感器靠近磁钢时，使速度传感器的磁敏元件产生与从动轮转速成正比的正脉冲信号，每个正脉冲触发单稳态电路，经反向后产生一定脉宽的正脉冲，此时的正脉冲与磁敏元件发出的正脉冲同时输入另一单稳态电路。速度正常时，此两脉冲同时输入单稳态电路，变换后，“速度”端输出高电平；若皮带打滑，从动轮速度下降，磁敏元件发出的正脉冲将不能与前一脉冲触发的正脉冲同步，经一段时间延时后使速度传感器“速度”端输出低电平，失速指示灯亮，主机执行继电器释放，切断皮带机控制电源，实现了低速保护，同时发出语言报警。通过拨动开关可改变单稳态电路的脉宽，从而使速度可在1～3转/秒可调。
