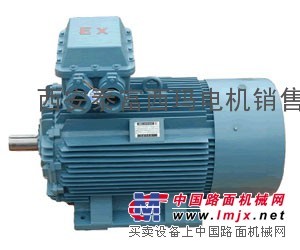

西玛YB2系列高压隔爆型三相异步电动机_发动机_动力机械

YB2交流电机_西玛YB2系列高压隔爆型三相异步电动机详细说明
一、电机概述:
YB2系列(10KV)高压隔爆型三相异步电动机(机座号450-560)是我公司在结合德国西门子公司高压电动机制造技术的基础上，结合我公司长期稳定生产高压隔爆型三相异步电动机的设计制造经验而研制的新产品，是我公司YB系列的更新换代的防爆电机基本系列。本系列电动机采用新技术、新材料、新工艺，选材考究、制造精良，具有体积小、重量轻、外形美观、功率大、效率高、噪声低、振动小、运行安全可靠、使用维护方便等特点。
    本系列电动机的外壳防护和接线盒防护等级可选择为IP54或IP55，冷却方式为IC411，安装方式为IMB3，也可根据用户要求制成不同的防护类型、冷却方式、安装方式。
本系列电动机符合GB755-2000《旋转电机定额和性能》、GB3836.1-2000《爆炸性气体环境用电气设备第1部分：通用要求》、GB3836.2-2000《爆炸性气体环境用电气设备第2部分：隔爆型“d”》的规定，制成隔爆型电动机，防爆标志为ExdI、ExdⅡAT4、ExdⅡBT4、ExdⅡCT4，适用于具有爆炸性气体环境的1区、2区危险场所。作为原动机使用，可广泛应用在矿山、机械工业、石油化工工业、发电厂等工矿企业中，驱动各种通用机械：如压缩机、水泵、破碎机、切削机床、运输机械及其它机械设备。
ExdI适用于有甲烷或煤尘的煤矿井下非采掘工作面爆炸性气体环境。
ExdⅡAT4适用于工厂用Ⅱ类A级，温度组别为T1、T2、T3和T4组的爆炸性气体环境。
ExdⅡBT4适用于工厂用Ⅱ类B级，温度组别为T1、T2、T3和T4组的爆炸性气体环境。
ExdⅡCT4适用于工厂用Ⅱ类C级，温度组别为T1、T2、T3和T4组的爆炸性气体环境。
电动机可制成YB2-W户外型、YB2-TH户内湿热带型、YB2-THW户外湿热带型、YB2-TA户内干热带型、YB2-TAW户外干热带型、YB2-T户内热带型、YB2-TW户外热带型及YB2-WF1户外防中等腐蚀型等气候环境条件用电动机。安装尺寸与基本系列电动机相同。
二、西玛牌高压防爆电机YB2系列高压隔爆型三相异步电机型号说明
       2.1YB2系列(10KV)高压隔爆型三相异步电动机型号意义：
Y：异步电机；B隔爆型；2改进设计序号；450轴中心高；2铁芯长度代号；2极数；W:环境代号（外。户外）2.2电动机防爆标志代表的意义：
Ex:标志（防爆）；d:电气设备防爆型式（隔爆型）；ⅡB温度组别（T4）；T4电气设备类别级别（Ⅱ类B级）
三、西玛牌高压防爆电机YB2系列高压隔爆型三相异步电动机结构说明
       该系列电动机采用国际流行的紧凑型结构，机座、端盖的内外表面均分布有散热筋，体积小巧，外形美观。
定子采用外装压结构，绝缘等级为F级，定子线圈采用带绝缘铜扁线绕制成型线圈，经绕包主绝缘并VPI整体浸漆后具有较高的电气强度、机械强度、绝缘性能、防潮性和热稳定性。
转子采用鼠笼结构，经高精度校验动平衡，电动机运转平稳，振动小。
根据不同的功率和转速轴承结构选型：H355～560-4、6、8P采用滚动轴承；H500～560-2P采用滑动轴承（根据GB3836.2-2000《爆炸性气体环境用电气设备第2部分：隔爆型“d”》的规定，滑动轴承电机不能做成ExdⅡCT4结构）。滚动轴承的电机两端轴承设不停机注排油装置，可定期补充润滑脂；滑动轴承为端盖式球面滑动轴承，采用压力供油润滑、油环自润滑或复合式润滑方式（由用户自由选择，如用户无特殊要求则为压力供油润滑），同时采取了防止轴电流产生的措施。
根据用户需要，电动机可安装轴承测温元件或仪表，监测轴承温度；也可根据用户需要设置定子测温元件、仪表及防冷凝加热装置。
电动机的隔爆结构采用圆筒型、平面型以及止口型等隔爆型式。
四、西玛牌高压防爆电机YB2系列高压隔爆型三相异步电动机使用条件
       4.1.电动机的使用环境条件：
4.1.1.海拔不超过1000m。
4.1.2.环境空气温度随季节变化，一般不超过40℃。
注：若电动机指定在海拔超过1000m或环境空气温度高于40℃的条件下使用时，应按GB755的规定。
4.1.3.环境空气温度，采用滚动轴承的电动机为-15℃，对采用滑动轴承的电动机为0℃。
4.1.4.环境空气相对湿度不超过95%（当温度为25℃时）（煤矿井下）或湿月月平均相对湿度为90%，同时该月月平均温度不高于25℃（工厂）。
4.1.5.具有甲烷混合物及煤尘爆炸危险的煤矿井下（非采掘工作面）及工厂具有引燃温度组别分别为T1～T4组的可燃性气体或蒸气与空气形成的爆炸性混合物场所。
4.1.6.在无显着振动的地方。
4.1.7.在无破坏金属绝缘的气体和蒸气的环境。
4.1.8.有滴水的地方。
4.1.9.安装类别为Ⅲ类。
4.1.10.污染等级为3级。
4.1.11.派生产品（-W、TH、THW、TA、TAW、T、TW、WF1）适用的环境条件：
YB2为基本型，适用于户内环境YB2-W适用于户外型环境YB2-TH适用于户内湿热带型环境YB2-THW适用于户外湿热带型环境YB2-TA适用于户内干热带型环境YB2-TAW适用于户外干热带型环境YB2-T适用于户内热带型环境YB2-TW适用于户外热带型环境YB2-WF1适用于户外中等腐蚀的环境4.2.电动机的使用电气条件：
4.2.1.额定频率：50Hz。
4.2.2.额定电压为3kV级（包括3kV、3.3kV、3.6kV）、6kV级（包括6kV、6.3kV、6.6kV）、10kV级（包括10kV、10.5kV、11kV）。
4.2.3.电动机的工作方式：S1（连续工作制）。
4.2.4.电动机的额定功率、额定电压、额定频率和定额见电动机铭牌上的数据。
五、西玛牌高压防爆电机YB2系列高压隔爆型三相异步电动机技术数据
       5.1.YB2系列6kV、10kV电动机电气性能应分别符合表1或表2的规定。
5.2.电动机的振动速度有效值不大于2.8mm/s。
六、西玛牌高压防爆电机YB2系列高压隔爆型三相异步电动机电动机结构及安装和外形尺寸
       6.1.电动机结构及安装型式YB2系列高压三相异步电动机的结构与安装形式为IMB3，其安装及外形尺寸见表3。
6.2.电动机接线盒结构电动机接线盒具有优良的隔爆结构性能和较高防护等级，且具有较大的空腔以便于接线。接线盒内设有接线螺栓用于可靠固定外部引线电缆。接线口处设有橡胶密封装置。橡胶密封套直径有φ65、φ58、φ51、φ44、φ37的同心圆，以适用于不同外径的引线电缆。接线口端部设有防止电缆拨脱装置或钢管布线接口。
七、质量保证
       公司视产品质量为企业的生命。先后取得ISO9001、ISO10012、OHS18000、ISO14001管理体系认证。防爆电机取得生产许可证。
拥有国际先进的软件，实现了虚拟样机设计开发。将设计-工程分析-模拟装配-失效模式分析等各个环节组成一个完整的产品开发体系。
拥有国内进的工艺装备和质量检测装备。按照质量计划和质量控制加工、制造和检测个零部件。对产品进行终检验和性能测试。
按照公司质量保证声明，做好产品销售每个环节的服务。
八、订货指南
       8.1.订货时请注明电动机的型号、额定功率、同步转速、额定电压、额定频率、防爆标志、结构与安装形式、旋转方向（在电动机轴伸端视之）、使用环境（户内户外）等。
8.2.选型示例电动机型号：YB2-3551额定功率：185kW额定电压：6000V额定频率：50Hz同步转速：3000r/min工作制：S1温升考核：80K绝缘等级：F级结构及安装型式：IMB3防护等级：IP55冷却方法：IC411防爆标志：dIIBT4旋转方向：顺时针使用环境：户外接线盒位置：右侧出线口朝下使用环境：海拔不超过1000m定子绕组测温：带轴承测温：带加热器电压/功率：220V/400W8.3.如有特殊要求时，如附带轴承测温仪表，高原使用，安装尺寸或型式变化、非正常功率等，请与我公司签订技术协议后，按商定协议内容制造。
订货须知:
预定本产品必须注明以下项目：电机型号,额定功率,额定电压,额定频率,同步转速,线盒位置,安装方式,防护等级,冷却方式,绝缘等级,环境条件及其他特别说明。
注：
随着技术的进步和有关国内外标准的修订，样本中尺寸及技术参数有所变动，恕不另行通知，订货后请向我公司索取外形图。
