颚式破碎机

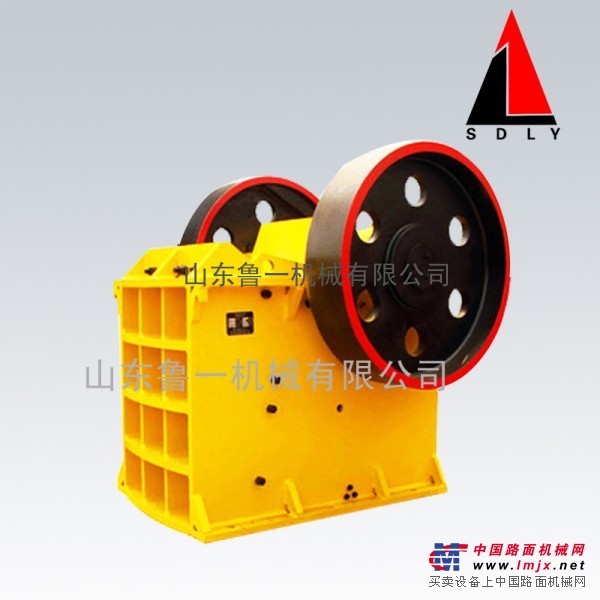

P2EX系列双动颚式破碎机

工作原理

    电动机通过皮带轮带动偏心距相同、偏心方向相反的偏心轴旋转，使动颚周期地靠近、离开定颚，一边动颚向定颚板运动破碎物料时，另一边远离定颚板排料，交替动作，从而对进入破碎腔内的物料破碎，使物料由大变小，逐渐下落，直至从出料口排出。

结构简述

本机与中、粗破碎机类同，主要由机架、动颚、偏心轴、固定颚板、活动颚板、调整座等零部件组成。

固定颚板借压紧螺栓紧固在机架前墙上。活动颚板则借助压条压紧在动颚上，当颚板磨损后（通常下端磨损较甚）可调头后继续使用。

肘板除起支承动颚，使其按一定运动轨迹运行外，当破碎腔内进入不能破碎的外来异物而使载荷剧增时，起保险作用，即通过自身断裂，切断载荷，保护其它零部件不受损坏。

调整座可在机架两侧的滑槽上前后移动，调整座及机架后墙间有一组调整垫片。调整座节后螺栓拉紧，调整螺栓顶开调整座，改变垫片厚度即可调整排料口宽度，获得产品所需粒度。

拉紧弹簧装置，是用来保证颚式破碎机整个运动机构的紧密结合，并部分地平衡在动颚与肘板工作时产生的惯性力。破碎机工作时，弹簧拉力不宜过大，只要能消除肘板与动颚、调整座间冲击响声即可。
