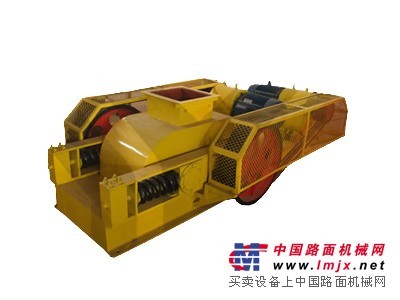

对辊破碎机

对辊式破碎机适用于在水泥，化工，电力，冶金，建材，耐火材料等工业部门破碎中等硬度的物料，如石灰石，炉渣 ，焦碳，煤等物料的中碎，细碎作业。

对辊破碎机的工作原理及结构

    1、该系列对辊破碎机主要由辊轮组成、辊轮支撑轴承、压紧和调节装置以及驱动装置等部分组成。

    2、出料粒度的调节：两辊轮之间装有楔形或垫片调节装置，楔形装置的顶端装有调整螺栓，当调整螺栓将楔块向上拉起时，楔块将活动辊轮顶离固定轮，即两辊轮间隙变大，出料粒度变大，当楔块向下时，活动辊轮在压紧弹簧的作用下两轮间隙变小，出料粒度变小。垫片装置是通过增减垫片的数量或厚薄来调节出料粒度大小的，当增加垫片时两辊轮间隙变大，当减少垫片时两辊轮间隙变小，出料粒度变小。

    3、驱动机构是由两个电动机，通过三角皮带传动到槽轮上拖动辊轮，按照相对方向运动旋转。在破碎物料时，物料从进料口通过辊轮，经碾压而破碎，破碎后的成品从底架下面排出。

    4、为了安全，传动部分应根据实际情况自行安装安全罩。

    双辊破碎机可供选矿、化工、水泥、耐火材料、磨料、建筑材料等工业部门中细碎各种高、中等硬度的矿石和岩石之用，尤其在建筑材料工业中生产瓜米石和绿豆沙等产品，有较一般破碎机械更优异的效果。

辊式破碎机工作时要特别注意以下事项：

    1）要加强给矿的除铁工作。非破碎物（钎头等物）掉入对辊间会损坏破碎机，以致造成停车事故。所以在破碎机前应安装除铁装置。

    2）粘性物料容易堵塞破碎空间，在处理堵塞故障应停车处理，不可在运转中进行捅矿。

    3）当处理的物料含大块较多时，要注意大块矿石容易从破碎空间挤出来，以防伤人或损坏设备。

    4）辊式破碎机运转较长时间后，由于辊面的磨损较大，会引起产品粒度过细，这时要注意调整排矿口或对设备进行检修。

    5）加强对设备的检查，对设备的润滑部位要按时加油，保持设备良好的润滑状态。

对辊式破碎机主要技术参数

型号规格	给料料度(mm)	排料粒度(mm)	生产能力(T/h)	电机功率(kw)	外型尺寸(长×宽×高)(mm)	重量(T)
2PGΦ200×75	10	0－4	0.86	15	525×388×330	1.1
2PGΦ400×250	≤25	2—8	5—10	11	1430×1481×816	1.1
2PGΦ610×400	＜36	1—20	10—25	22	1785×2365×1415	3.8
2PGΦ450×500	≤100	25-100	20-55	18.5	2260×2200×766	3.8
2PGΦ600×750	≤300	50-125	60-125	22	2780×3065×1310	8.34
2PGΦ750×500	＜40	2—20	15—40	37	2720×2700×1400	12.25
2PGΦ900×500	＜40	3—40	20—50	44	2750×1790×2065	14
