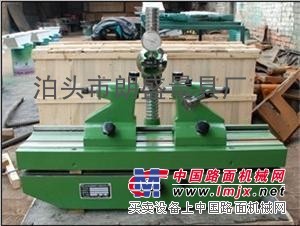

河北泊头大理石（花岗岩）偏摆仪

产品名称：大理石（花岗石）偏摆仪，0级大理石偏摆仪  花岗石仪座偏摆仪
大理石（花岗石）偏摆仪，花岗石仪座偏摆仪

大理石偏摆仪规格用途：

广泛用与对轴类、盘类产品及零部件的测量，主要检测其径向跳动、椭圆度、端面精度误差。
大理石偏摆仪，花岗石仪座偏摆仪，规格优点：
*采用花岗石仪座提高了基准平面的精度，缩小了偏摆仪自身的精度误差。
*活动表座可以在仪座的任何位置测量。
*仪座不生锈、使用、保管方便。
大理石（花岗石）偏摆仪主要技术参数:
精度误差：300mm小于2um 500mm小于3um 1000mm小于5um 1500mm小于6um
被测零件直径 340mm
被测零件长度 300mm,500mm,1000mm,1500mm

大理石（花岗岩）偏摆仪测量步骤：
1、径向圆跳动的测量：
⑴将零件擦净，置于偏摆仪两之间（带孔零件要装在心轴上），使零件转动自如，但不允许轴向串动，然后固紧二座，当需要卸下零件时，一手扶着零件，一手向下按手把L即取下零件。
⑵将百分表装在表架上，使表杆通过零件轴心线，并与轴心线大至垂直，测头与零件表面接触，并压约缩1～2圈后紧固表架。
⑶转动被测件一周，记下百分表读数的值和小值，该值与小值之差，为I－I截面的径向圆跳动误差值。
⑷测量应在轴向的三个截面上进行（如图），取三个截面中圆跳动误差的值，为该零件的径向圆跳动误差。
2、端面圆跳动的测量：
⑴将杠杆百分表夹持在偏摆检查仪的表架上，缓慢移动表架，使杠杆百分表的测量头与被测端面接触，并予压0.4mm测杆的正确位置。
⑵转动工件一周，记下百分表读数的值和小值，该值与小值之差，即为直径处的端面跳动误差。
⑶在被测端面上均匀分布的三个直径处测量，取其三个中的值为该零件端面圆跳动误差
