供应DWG-3B电动液压弯管机

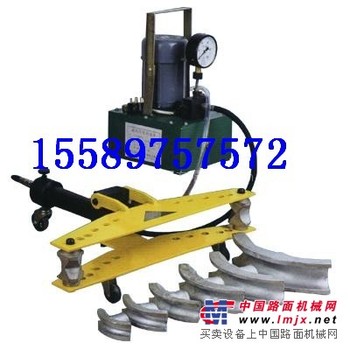

DWG-3B电动液压弯管机

电动液压弯管机

DWG-3B电动液压弯管机主要技术参数
型号 DWG-3B
工作压力 59Mpa
工作行程 320 mm
弯管角度 90≤a<180
曲率半径 4D
液压油牌号 N15
DWG-3B电动液压弯管机管子外径系列 21.3×2.75、26.7×2.75、33.5×3.25、42×3.25、48×3.5、60×3.5、 75.5×3.75、88.5×4.0
整机重量 130kg
DWG-3B电动液压弯管机外形尺寸 96×42×28cm

DWG-3B电动液压弯管机使用方法
l、将电动液压弯管机开关拧紧、支承轮和模子与被弯工件接触部位涂润滑油脂。
2、根据所弯管材大小，选择相应的弯模，装在活塞杆顶端，将两个支承轮相应的尺寸槽面向着弯模，特别注意支承轮应放在翼板面边的所相应尺寸孔内，“规格外孔。以此类推。避免两支承轮位置不对称，造损坏模子及机件。
3、放好工件后将上翼板盖上，先用快泵使弯模压到工件件，再用慢泵将工件压到所需角度，弯好后打开关,工作活塞将自动复位，翻开上翼板，将工件取出。

四、注意事项：1、电动液压弯管机使用前首先检查油箱内的油是否充足，如不足应加满。
2、工作前开关—定要关死；否则压力打不上，并把加油螺塞拧松，以便油箱通气.
3、所弯管材的外径一定要与弯模凹槽贴合，否则工件会产生凹瘪现象或将模子涨裂。
4、焊接管的焊缝在要处于弯曲处正外侧或正内侧。弯曲过程中两支承轮要同时转动且工件在支承轮的凹槽内滑动，如单面不动应停止操作。
5、电动液压弯管机平时做好设备的清洁保养工作，加油要清洁，—定要经80目以上滤网过滤，油滤装置要定期清洗
6、电动液压弯管机使用15号机械油。

五、易损件
为方便用户维修，将电动液压弯管机易损密封件放入备件袋中。

可能发生的故障及排除方法：
