河南郑州JS500混凝土搅拌机厂家批发零售

河南郑州JS500混凝土搅拌机厂家批发零售

价格：

￥

面议

共被查看 276 次

更新日期:2016-06-07

有效期至:2016-09-05

产品品牌：

规格型号：JS500搅拌机

价格：面议

所在地区 : 河南郑州

产品分类 : 搅拌机

郑州昌利机械制造有限公司
销售电话：13523530648   王经理

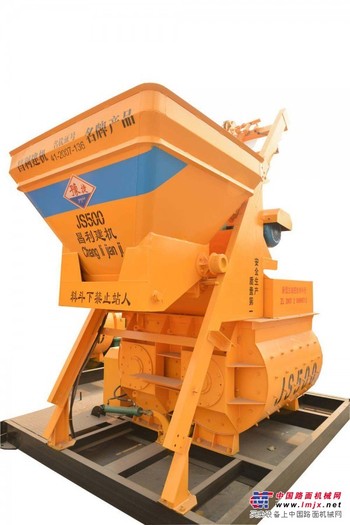

JS500混凝土搅拌机说明:型号：JS500

    JS500双卧轴搅拌机，每次出料0.5方，是25搅拌站主机，也称为0.5方混凝土搅拌机，与配料机可组合成25搅拌站，是国内外先进、理想的机型，具有自动化程度高、搅拌质量好、效率高、耗能低、噪音小、污染少，操作方便、卸料速度快、衬板及叶片使用寿命长，维修保养方便等优点。500每次额定出料容量500公斤

    主要参数

    出料容量：500升

    进料容量：800升

    生产率：25-30m3／h

    骨料粒径：60／80／石／卵石

    搅拌叶片转速：30转／分

    搅拌叶片数量：2×7

    搅拌电机型号：Y180M-4(B3)

    搅拌电机功率：18.5kw

    卷扬电机型号：132M-4

    卷扬电机功率：5.5kw

    水泵的型号：WB-50-40-95

    水泵的功率：0.75KW

    电动推杆型号：DT500-30

    电动推杆功率：1.1KW

    提升电机转速：36米／分

    外型尺寸（长×宽×高）:

    运输状态：2520×2857×2145mm

    工作状态：4640×3030×5780mm

    整机重量：4160kg

结构简介及工作原理

JS500型混凝土搅拌机是由上料、搅拌、卸料、供水、电气等部分组成。

（一）  搅拌系统

搅拌系统是由电动机、皮带轮、减速器、开式齿轮、搅拌筒搅拌装置、供油装置等组成。

电动机通过坡带带动二级齿轮减速器，减速器两输出轴通过两对开式齿轮分别带动二根水平配置的搅拌轴反向等速回转。

搅拌筒的圆弧部分是焊接成的，JS500搅拌筒内镶有九钟衬板。

搅拌筒内装有两根水平配置的搅拌轴，每根轴分别装有搅拌叶片。在靠近搅拌筒两端的搅拌臂上分别装有侧叶片，可刮掉端面上的混凝土。叶片与衬板间隙≤5mm.

搅拌筒上的两个观察盖在掀开90°后能相向推出。

搅拌轴与搅拌筒两端相联处设有专门的密封装置。为保证密封质量，在搅拌筒的端面上设有专门的供油器。

（二）  上料系统

上料系统由卷扬机构、上料架、料斗、进料嘴等组成。

制动电动机通过减速器带动卷筒转动，钢丝绳经过滑轮牵引料斗沿上料架轨道向上爬升，当爬升到一定高度时，料斗底部斗门上的一对滚轮进入上料架水平岔道，斗门自动打开，物料经过进料嘴投入搅拌筒内。为保证料斗准确就位，在上料架上装有限位开关。上限位有两个限位开关，分别对料斗上升起限位和安全保护作用。下限位只有一个限位开关，当料斗下降到地坑底部时，钢丝绳销松，弹簧杠杆机构使下限位动作，卷扬机构自动停车。下限位及弹簧杠杆机构均装在上导轨顶部。上料架上部是可以折叠的。用螺栓联接，运输进将其折叠，以便降低运输高度。

制动电机可保证料斗在满负荷运行时可靠地停在任意位置，制动力矩的大小由电机后座的大螺母调整。

（三）  供水系统

供水系统由水泵、节流阀、清洗、喷淋装置组成。

节流阀可调节水的流量，供水总量由时间继电器调节。

（四）  卸料系统

卸料系统由卸料门、气缸、或者是液压缸等机构组成，有三种结构：液压控制、气动控制、手动控制。

卸料门安装在搅拌机底部，通过气缸或者液压缸，实现机动卸料。在卸料门上方左右各装有一个限位开关，以控制卸料门的开闭位置，通过调整密封条的位置可保证卸料门密封。本机卸料也有手动操作，手动操作杆是为临时停电时应急卸料和气缸或液压缸失灵时卸料之用，平时应将其拆下，以防伤人，电动、手动可选装。

（五）  电气系统

电气控制线路设有空气开关、熔断器、热继电器，具有短路保护、过载保护的功能。所有控制按钮及空气开关手柄和指示灯均布置在配电箱门上，并设有门锁。按钮外面设有防护小门。
